高级 Excel - 子弹图

子弹图应运而生,以克服仪表图的缺点。 我们可以将它们称为线性表。 子弹图由 Stephen Few 引入。 子弹图用于轻松比较类别并节省空间。 子弹图的格式是灵活的。


什么是子弹图?

根据 Stephen Few 的说法,子弹图支持将一个度量与一个或多个相关度量 (例如,过去某个时间点的目标或相同的度量,例如一年前)进行比较,并将该度量与声明其定性状态(例如,好、满意和差)的定义的定量范围相关联。 它的线性设计不仅占地面积小,而且支持比仪表图表更高效的阅读。

考虑下面给出的例子 −

在子弹图中,您将拥有以下组成部分 −

  • 代表定性状态的定性波段 −
波段 定性值
<30% Poor
30% - 60% Fair
60% - 80% Good
> 80% Excellent
  • 目标价值,比如 80%。
  • 实际价值,比如 70%。

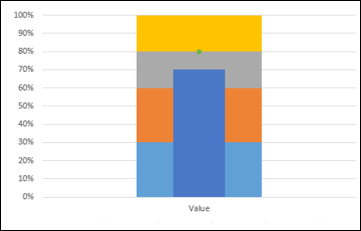

使用上述值,子弹图如下所示。

子弹图

虽然我们在上面的图表中使用了颜色,但为了方便色盲人士,Stephen Few 建议仅使用灰色阴影。


子弹图的优点

子弹图有以下用途和优点 −

  • 子弹图被数据分析师和仪表板供应商广泛使用。

  • 子弹图可用于比较指标的性能。 例如,如果要比较两年的销售额或将总销售额与目标进行比较,则可以使用子弹图。

  • 您可以使用子弹图跟踪低、中和高类别的缺陷数量。

  • 您可以可视化整个财政年度的收入流。

  • 您可以可视化整个财政年度的费用。

  • 您可以追踪利润%。

  • 您可以将客户满意度可视化,也可以用于显示 KPI。


数据准备

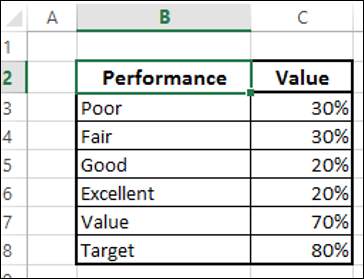

按如下所示排列数据。

准备子弹图数据

如您所见,定性值在"性能"列中给出。 波段由列"值"表示。


创建子弹图

以下是创建子弹图的步骤 −

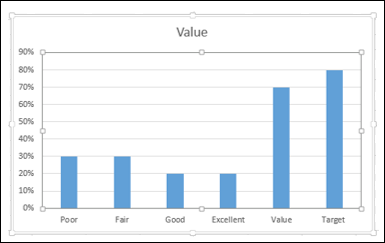

步骤 1 − 选择数据并插入堆积柱形图。

创建子弹图

步骤 2 − 单击图表。

步骤 3 − 单击功能区上的"设计"选项卡。

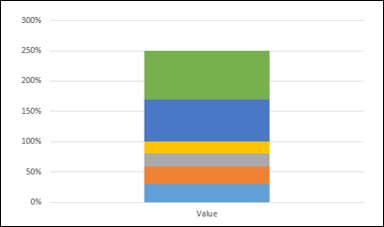

步骤 4 − 单击数据组中的切换行/列按钮。

点击子弹图切换按钮

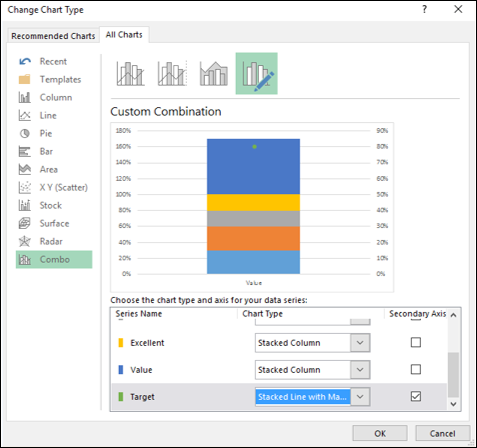

步骤 5 − 更改图表类型。

  • 点击更改图表类型。
  • 点击组合图标。
  • 将目标的图表类型更改为带标记的堆积线。
  • 选中复选框 – 目标的次轴,然后单击确定。
更改图表类型

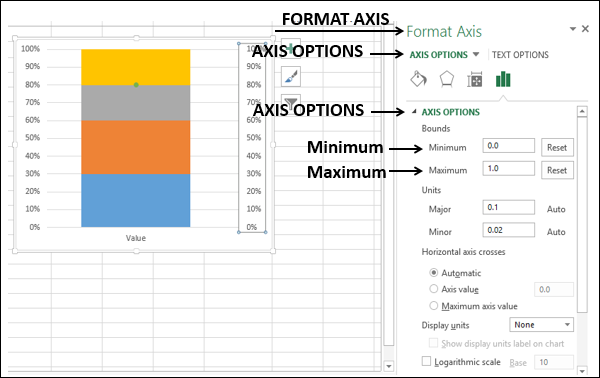

步骤 6 − 如您所见,主要和次要垂直轴具有不同的范围。 如下所示使它们相等。

  • 右键单击"主垂直轴"并选择"格式化轴"。
  • 单击"轴格式"窗格中的"轴选项"选项卡。
  • 在轴选项中的界限下,输入以下内容 −
    • 最低值为 0.0
    • 最大值为 1.0
  • 对次要垂直轴重复上述步骤。
主要和次要垂直轴

步骤 7 − 取消选择图表元素中的次要垂直轴。

取消选择辅助垂直轴

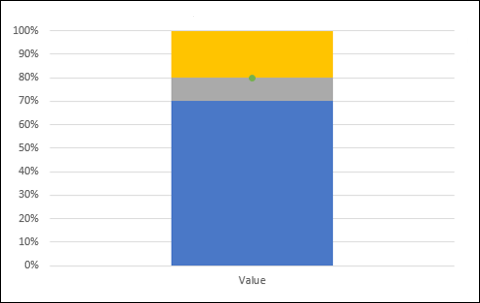

步骤 8 − 设计图表

  • 点击图表。
  • 单击功能区上的"设计"选项卡。
  • 点击更改图表类型。
  • 选中值系列的次轴框。
设计图表

步骤 9 − 右键单击"值"列(上图中的蓝色)。

步骤 10 − 选择格式化数据系列。

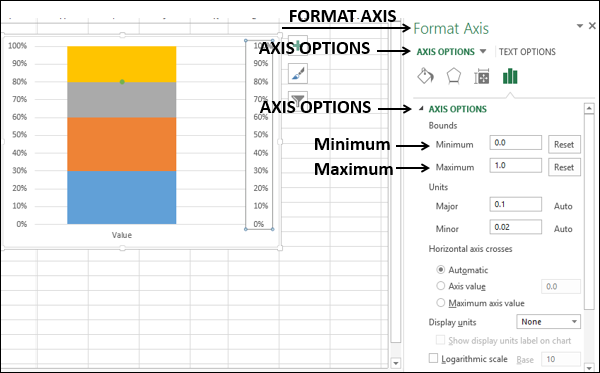

步骤 11 − 在格式化数据系列窗格中的系列选项下将间隙宽度更改为 500%。

更改子弹图的间隙宽度

步骤 12 − 取消选择图表元素中的次要垂直轴。

图表将如下所示 −

子弹图将如图所示

步骤13 − 设计图表如下 −

  • 点击图表。
  • 点击图表右上角的图表样式。
  • 单击"颜色"选项卡。
  • 选择颜色 17。
设计子弹图

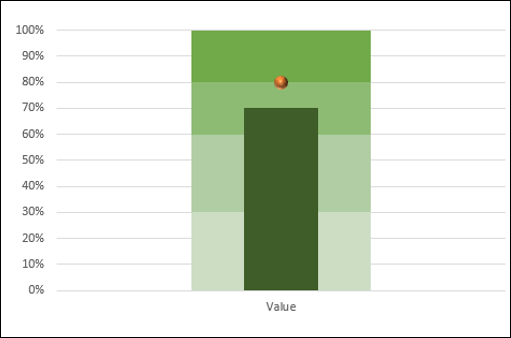

步骤 14 − 对图表进行如下微调。

  • 右键点击"值"列。
  • 将填充颜色更改为深绿色。
  • 单击"目标"。
  • 将标记的填充和线条颜色更改为橙色。
  • 增加标记的大小。
微调图表

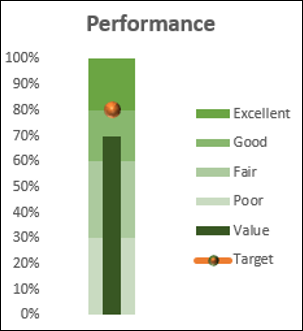

步骤 15 − 微调图表设计。

  • 调整图表大小。
  • 选择图表元素中的图例。
  • 取消选择图表元素中的主要水平轴。
  • 取消选择图表元素中的网格线。
  • 给出图表标题。
微调图表设计

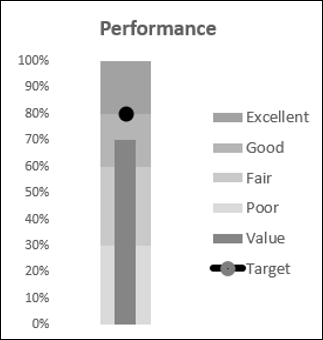

子弹图已准备就绪。

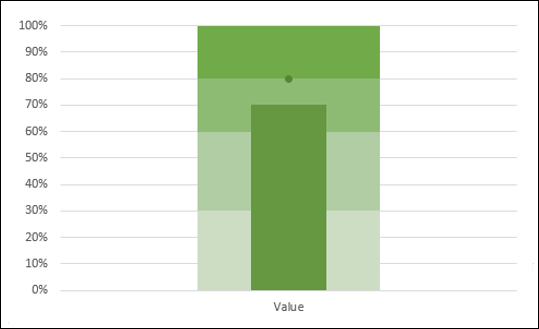

可以将图表的颜色更改为灰色渐变比例,使其对色盲用户友好。

子弹图就绪

反向上下文中的子弹图

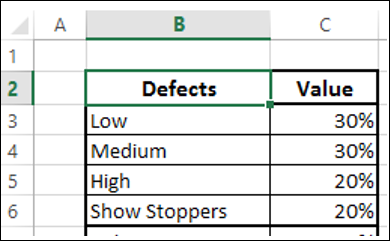

假设您要显示在子弹图中发现的缺陷数。 在这种情况下,更少的缺陷意味着更高的质量。 您可以按如下方式定义缺陷类别 −

反向上下文中的子弹图

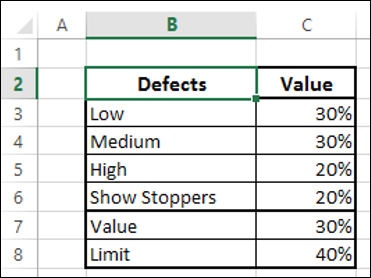

步骤 1 − 然后,您可以定义缺陷数限制,并用值表示发现的缺陷数。 将值和限制添加到上表。

添加值和限制

步骤 2 − 选择数据。

步骤 3 − 按照您在上一节中学到的方法创建子弹图。

子弹图范围已更改

如您所见,范围发生了变化以正确解释上下文。
