高级 Excel 图表 - 简介

图表是传达结果的有效数据可视化方式。 除了 Excel 中可用的图表类型外,一些广泛使用的应用程序图表也很受欢迎。 在本教程中,您将了解这些高级图表以及如何在 Excel 中创建它们。


高级图表的类型

以下是您将在本教程中学习的高级图表 −

  • Waterfall Chart
  • 波段图
  • 甘特图
  • 温度计图表
  • 仪表图
  • 子弹图
  • 漏斗图
  • 华夫饼图
  • 热图
  • 步骤图
  • 盒须图
  • 直方图
  • 帕累托图
  • 组织结构图

高级图表简介

我们将简要介绍所有高级图表。

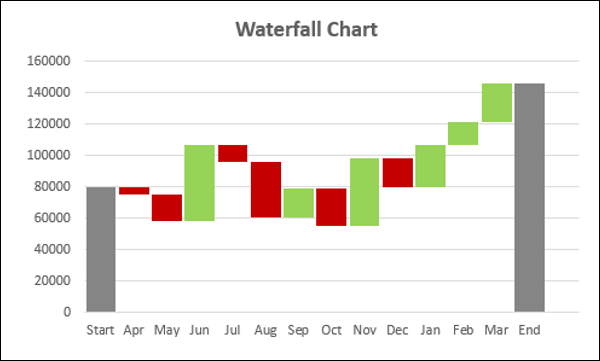

瀑布图

瀑布图是一种数据可视化形式,有助于理解按顺序引入的正值或负值的累积效应。

瀑布图

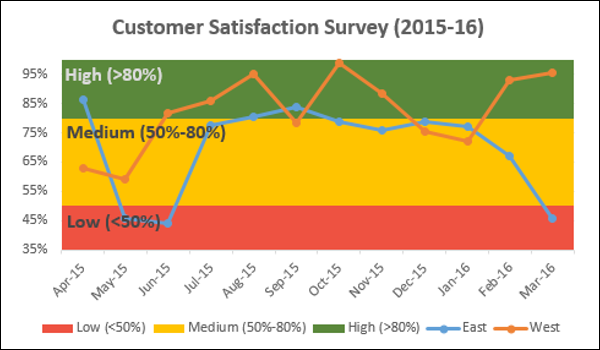

波段图

波段图是一种折线图,添加了阴影区域以显示定义的数据范围的上限和下限。

波段图

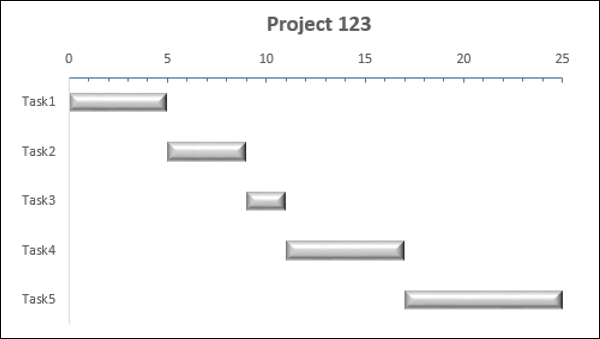

甘特图

甘特图是一种图表,其中描述任务、任务持续时间和任务层次结构的一系列水平线用于规划和跟踪项目。

甘特图

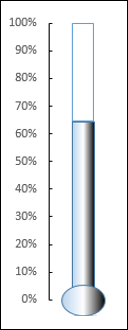

温度计图表

温度计图表跟踪单个任务,例如 工作完成,表示与目标相比的当前状态。 显示任务完成的百分比,以Target为100%。

温度计图表

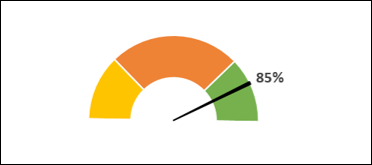

仪表盘

仪表图表,也称为表盘图表或速度计图表,使用指针或指针将信息显示为表盘上的读数。

仪表图表

子弹图

子弹图支持使用线性设计将度量与一个或多个相关度量进行比较。

子弹图

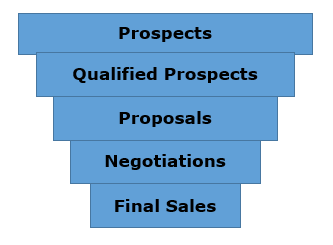

漏斗图

漏斗图用于可视化数据在流程中从一个阶段传递到另一个阶段时逐渐减少的情况。

漏斗图

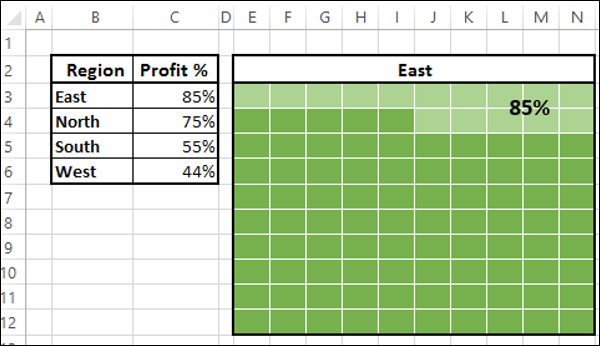

华夫饼图

华夫饼图是一个 10 × 10 个单元格网格,其中的单元格根据条件格式着色以描绘百分比值,例如工作完成百分比。

华夫饼图

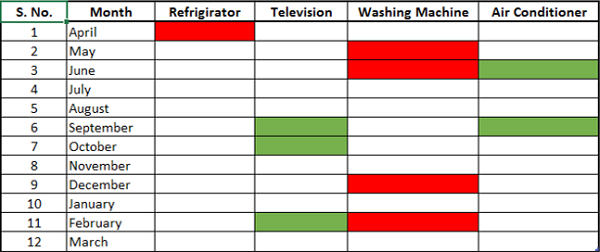

热图

热图是表格中数据的可视化表示,用于突出显示重要的数据点。

热图

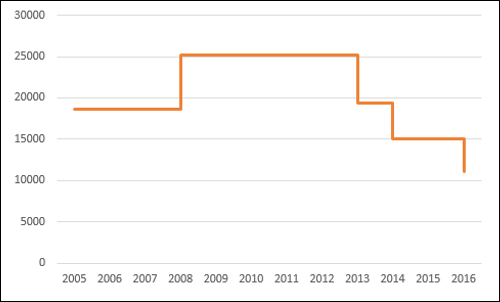

步骤图

步骤图是一种折线图,它使用垂直线和水平线将一系列数据点连接起来,形成阶梯状的进展。

步骤图

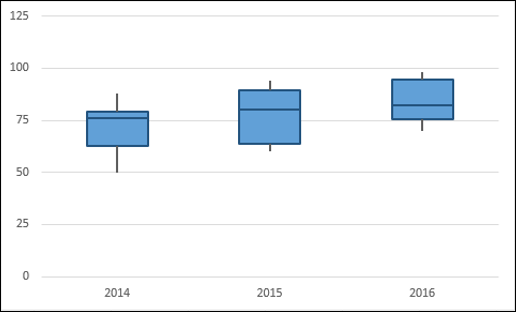

盒须图

盒须图,也称为箱线图,常用于统计分析。 在盒须图中,数值数据被分成四分位数,并在第一和第三四分位数之间绘制一个框,并沿第二四分位数绘制一条额外的线以标记中位数。 第一和第三四分位数之外的最小值和最大值用线表示,称为盒须。 盒须表示上四分位数和下四分位数之外的变异性,盒须之外的任何点都被视为异常值。

盒须图

直方图

直方图是数值数据分布的图形表示,广泛用于统计分析。 直方图由矩形表示,矩形的长度对应于变量在连续数值区间中出现的次数。

直方图

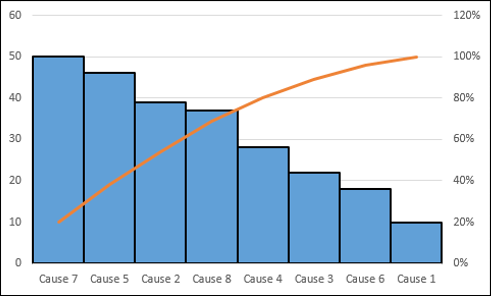

帕累托图

帕累托图广泛用于决策的统计分析。 它代表了帕累托原则,也称为 80/20 规则,即 80% 的结果是由 20% 的原因造成的。

帕累托图

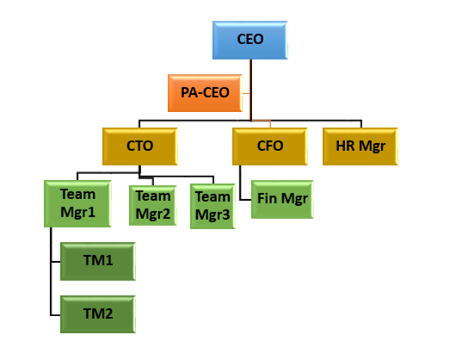

组织结构图

组织结构图以图形方式表示组织的管理结构。

组织结构图

虽然其中一些图表包含在 Excel 2016 中,但 Excel 2013 及更早版本没有将它们作为内置图表。 在本教程中,您将学习如何从 Excel 中的内置图表类型创建这些图表。


创建高级 Excel 图表的方法

对于上面提到的每个高级图表,您将学习如何通过以下步骤在 Excel 中创建它们 −

  • 为图表准备数据 − 您的输入数据可能必须采用可用于创建手头图表的格式。 因此,对于每个图表,您将学习如何准备数据。

  • 创建图表 − 您将逐步了解如何通过插图得出图表。
