半导体器件 - 微分器

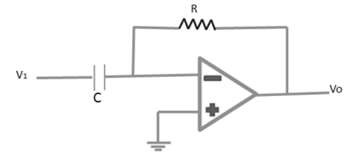

下图显示了一个微分器电路。

微分器提供了一个有用的操作，电路的结果关系是

V_o(t) = RC(dv1(t)/dt

以下是运算放大器 − 的一些重要参数

开环电压增益 (AVOL)

运算放大器的开环电压增益是在未使用负反馈的情况下的差分增益。AVOL 范围从 74 db 到 100 db。

AVOL = [V_o/(V₁ – V₂)]

运算放大器的输出失调电压是其差分输入电压为零时的输出电压。

如果两个输入都处于相同电位，导致差分输入为零，并且输出为零，则运算放大器被认为具有良好的共模抑制。

运算放大器的共模增益是共模输出电压与共模输入电压之比。

运算放大器的差分增益是输出与差分输入之比。

Ad = [V_o / (V₁) - V₂]

运算放大器的 CMRR 定义为闭环差分增益与共模增益之比。

CMRR = Ad/AC

斜率是阶跃输入电压引起的输出电压变化率。理想的斜率是无限的，这意味着运算放大器的输出应根据输入阶跃电压立即改变。

我们已经讨论了运算放大器的一些应用，例如微分器、积分器、求和放大器等。运算放大器的一些其他常见应用是 −
