具有更多输入的单向电路

到目前为止，我们讨论的单向采样门电路只有一个输入。在本章中，我们将讨论几个可以处理多个输入信号的单向采样门电路。

单向采样门电路由相同值的电容器和电阻器组成。这里考虑具有两个输入的双输入单向二极管采样门。在这个电路中，我们有两个相同值的电容器和两个电阻器。它们分别与两个二极管相连。

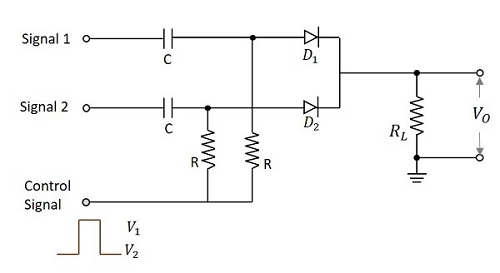

控制信号施加在电阻器上。输出通过负载电阻器获取。下图显示了具有多个输入信号的单向二极管采样门的电路图。

当给出控制输入时，

在传输期间，当 V_C = V₁ 时，二极管 D₁ 和 D₂ 均正向偏置。现在，输出将是所有三个输入的总和。

$$V_O = V_{S1} + V_{S2} + V_C$$

对于 V₁ = 0v（理想值），

$$V_O = V_{S1} + V_{S2}$$

这里我们有一个主要限制，即在传输期间的任何时刻，只能应用一个输入。这是该电路的一个缺点。

在非传输期间，

$$V_C = V_2$$

两个二极管都将处于反向偏置，这意味着开路。

这使得输出

$$V_O = 0V$$

该电路的主要缺点是随着输入数量的增加，电路负载也会增加。可以通过另一个电路来避免这种限制，在该电路中，控制输入是在输入信号二极管之后给出的。

基座降低

在研究不同类型的采样门及其产生的输出时，我们在输出波形中遇到了一个额外的电压电平，称为基座。这是不必要的，会产生一些噪音。

门电路中基座的减少

虽然没有输入信号，但传输期间和非传输期间输出信号的差异称为基座。它可以是正基座或负基座。

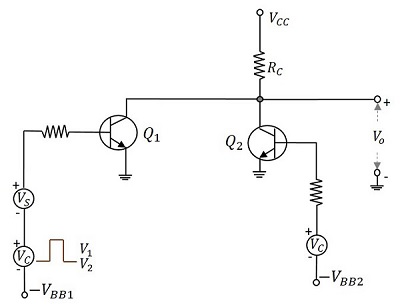

因此，虽然没有输入信号，但由于门控电压而观察到的输出。这是不必要的，必须减少。下面的电路设计用于减少门电路中的基座。

当施加控制信号时，在传输期间，即在 V₁ 时，Q₁ 开启，Q₂ 关闭，V_CC 通过 R_C 施加到 Q₁。而在非传输期间，即在 V₂ 时，Q₂ 开启，Q₁ 关闭，V_CC 通过 R_C 施加到 Q₂。基极电压 –V_BB1 和 –V_BB2 以及栅极信号的幅度经过调整，使得两个晶体管电流相同，因此静态输出电压水平将保持恒定。

如果栅极脉冲电压与晶体管的 V_BE 相比较大，则每个晶体管在未导通时都会被偏置到远低于截止电压。因此，当栅极电压出现时，Q₂ 将在 Q₁ 开始导通之前被驱动为截止，而在栅极末端，Q₁ 将在 Q₂ 开始导通之前被驱动为截止。

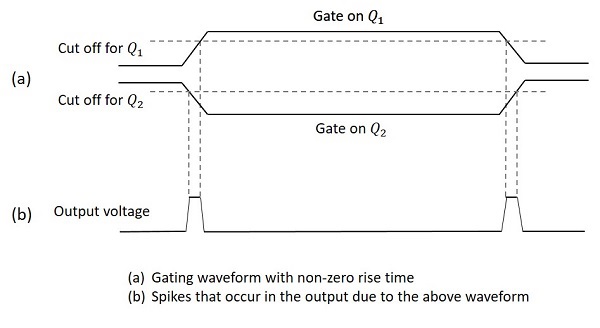

下图以更好的方式解释了这一点。

因此栅极信号如上图所示。门控信号电压将叠加在此波形上。如果门控波形上升时间与门控持续时间相比很小，则这些尖峰的值将可以忽略不计。

此电路有几个缺点，例如

• 明确的上升和下降时间，导致尖峰

• 通过 RC 的连续电流会耗散大量热量

• 两个偏置电压和两个控制信号源（相互补充）使电路变得复杂。

除了这些缺点之外，此电路还有助于减少门电路中的基座。
