自举扫描发生器

自举扫描发生器是一种时基发生器电路，其输出通过反馈反馈到输入。这将增加或减少电路的输入阻抗。此自举过程用于实现恒定的充电电流。

自举时基发生器的构造

自举时基发生器电路由两个晶体管组成，Q₁用作开关，Q₂用作射极跟随器。晶体管 Q₁ 使用输入电容器 C_B 在其基极连接，并通过 V_CC 使用电阻器 R_B 连接。晶体管 Q₁ 的集电极连接到晶体管 Q₂ 的基极。 Q₂ 的集电极连接到 V_CC，而其发射极配备一个电阻 R_E，输出跨接在该电阻上。

采用二极管 D，其阳极连接到 V_CC，而阴极连接到电容器 C₂，该电容器连接到输出。二极管 D 的阴极还连接到电阻 R，该电阻 R 又连接到电容器 C₁。该 C₁ 和 R 通过 Q₂ 的基极和 Q₁ 的集电极连接。电容器 C₁ 两端出现的电压提供输出电压 V_o。

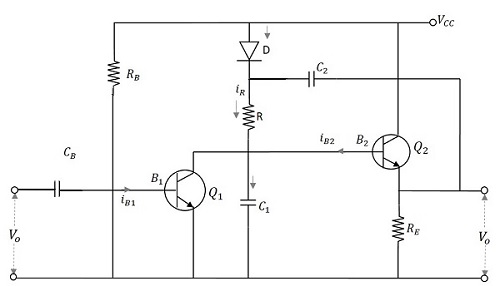

下图解释了自举时基发生器的构造。

自举时基发生器的工作原理

在 t = 0 时应用门控波形之前，由于晶体管从 V_CC 通过 R_B 获得足够的基极驱动，Q₁ 处于导通状态，Q₂ 处于关断状态。电容器 C₂ 通过二极管 D 充电至 V_CC。然后，单稳态多谐振荡器的门控波形的负触发脉冲施加在 Q₁ 的基极，从而关闭 Q₁。电容器 C₂ 现在放电，电容器 C₁ 通过电阻器 R 充电。由于电容器 C₂ 具有较大的电容值，其电压电平（充电和放电）以较慢的速率变化。因此，它放电缓慢，并在 Q₂ 输出端的斜坡生成期间保持几乎恒定的值。

在斜坡时间内，二极管 D 反向偏置。电容器 C₂ 为电容器 C₁ 提供小电流 I_C1 进行充电。由于电容值很高，虽然它提供电流，但对其电荷没有太大影响。当 Q₁ 在斜坡时间结束时导通时，C₁ 迅速放电至其初始值。该电压出现在 V_O 两端。因此，二极管 D 再次正向偏置，电容器 C₂ 获得电流脉冲以恢复其在 C₁ 充电期间丢失的少量电荷。现在，电路已准备好产生另一个斜坡输出。

电容器 C2 有助于向电容器 C1 提供一些反馈电流，充当提供恒定电流的 自举电容器。

输出波形

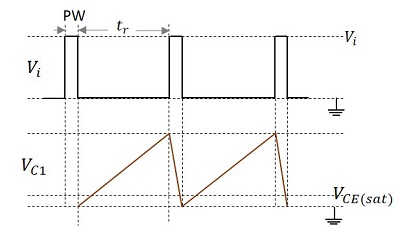

输出波形如下图所示。

上图显示了输入端给出的脉冲和电压 V_C1，它表示电容器 C₁ 的充电和放电，这有助于输出。

优势

此自举斜坡发生器的主要优点是输出电压斜坡非常线性，斜坡幅度达到电源电压水平。
