脉冲电路 - 多谐振荡器概述

多谐振荡器电路只不过是一个开关电路。它产生非正弦波，例如方波、矩形波和锯齿波等。多谐振荡器用作频率发生器、分频器和时间延迟发生器，也可用作计算机中的存储元件等。

晶体管在其线性区域基本上充当放大器。如果晶体管放大器输出级与前一个放大器级连接，则这种连接被称为耦合。如果使用电阻器耦合这种放大器电路的两个级，则称为电阻耦合放大器。有关更多详细信息，请参阅放大器教程。

什么是多谐振荡器？

根据定义，多谐振荡器是一种两级电阻耦合放大器，从一个放大器的输出到另一个放大器的输入具有正反馈。

两个晶体管以反馈方式连接，因此一个晶体管控制另一个晶体管的状态。因此，整个电路的 ON 和 OFF 状态以及晶体管被驱动到饱和或截止的时间段由电路的条件控制。

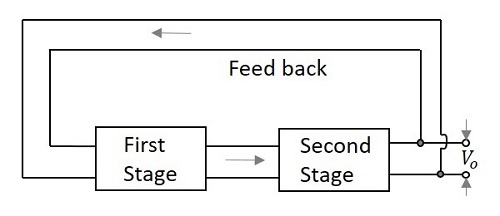

下图显示了多谐振荡器的框图。

多谐振荡器有两种可能的状态。在第一阶段，晶体管 Q₁ 导通，而晶体管 Q₂ 截止。在第二阶段，晶体管 Q₁ 截止，而晶体管 Q₂ 导通。根据电路条件，这两个状态在一定时间内互换。

根据这两个状态互换的方式，多谐振荡器分为三种类型。它们是

非稳态多谐振荡器是一种电路，它自动在两个状态之间连续切换，而无需为其操作施加任何外部脉冲。由于这会产生连续的方波输出，因此它被称为自由运行多谐振荡器。直流电源是常见的要求。

这些状态的时间段取决于所用组件的时间常数。由于多谐振荡器不断切换，这些状态被称为准稳态或半稳态。因此，非稳态多谐振荡器有两个准稳态。

单稳态多谐振荡器具有稳定状态和准稳态。它有一个晶体管的触发输入。因此，一个晶体管会自动改变其状态，而另一个晶体管则需要触发输入来改变其状态。

由于此多谐振荡器为每个触发脉冲产生单个输出，因此称为单次多谐振荡器。此多谐振荡器无法长时间处于准稳定状态，而只能保持稳定状态，直到收到触发脉冲。

双稳态多谐振荡器具有两种稳定状态。它需要施加两个触发脉冲才能改变状态。在给出触发输入之前，此多谐振荡器无法改变其状态。它也被称为触发器多谐振荡器。

由于触发脉冲设置或重置输出，并且某些数据（即高电平或低电平）会一直存储，直到受到干扰，因此此多谐振荡器可以称为触发器。要了解有关触发器的更多信息，请参阅我们的数字电路教程：https://www.tutorialspoint.com/digital_circuits/index.htm

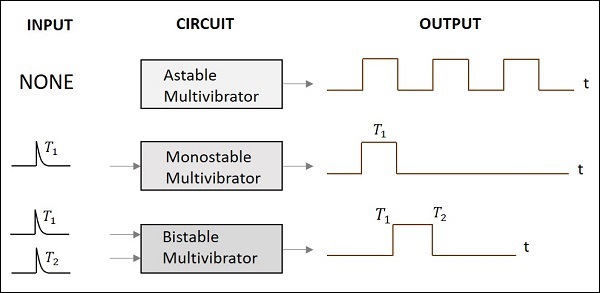

为了清楚地了解上述讨论，让我们看一下下图。

所有这三个多谐振荡器将在下一章中清楚地讨论。
