脉冲电路 - 信号
信号不仅携带信息，还代表电路的状态。任何电路的功能都可以通过其产生的信号来研究。因此，我们将从信号的简要介绍开始本教程。
电子信号
电子信号类似于我们遇到的正常信号，它指示某事或告知某事。电子信号的图形表示提供有关信号幅度或相位等参数的周期性变化的信息。它还提供有关电压、频率、时间周期等的信息。
这种表示为传达的信息或接收的信号带来了一些形状。这种信号形状按照一定的变化形成时，可以有不同的名称，如正弦信号、三角信号、锯齿信号和方波信号等。
这些信号主要有两种类型，即单向信号和双向信号。
单向信号 − 信号只在一个方向上流动，即正向或负向，这种信号称为单向信号。
示例 − 脉冲信号。
双向信号 − 信号在正向和负向改变时越过零点，这种信号称为双向信号。
示例 −正弦信号。
在本章中，我们将讨论脉冲信号及其特征。
脉冲信号
脉冲形状是由从基线值到更高或更低电平值的快速或突然瞬时变化形成的，该变化在一定时间段后返回到相同的基线值。这样的信号可以称为脉冲信号。

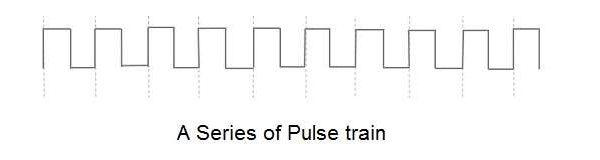

下图显示了一系列脉冲。
脉冲信号是一种单向的非正弦信号，类似于方波信号，但不像方波那样对称。一系列连续的脉冲信号简称为脉冲串。一串脉冲表示从基线电平突然变为高电平和低电平，可以分别理解为开/关。
因此，脉冲信号表示信号的开和关。如果给电开关一个脉冲输入，它会根据给定的脉冲信号打开/关闭。产生脉冲信号的这些开关可以在后面讨论。
与脉冲信号相关的术语

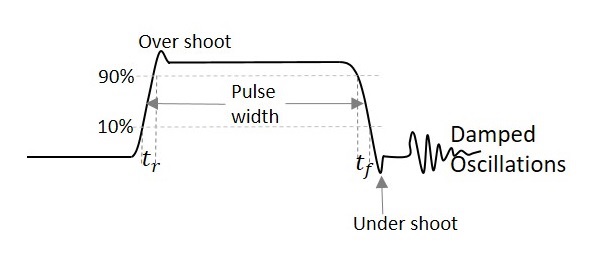

有一些与脉冲信号相关的术语需要了解。可以借助下图来理解这些术语。
从上图可以看出，
脉冲宽度 − 脉冲长度
波形周期 −从一个周期的任意点到下一个周期的同一点的测量
占空比 − 脉冲宽度与周期的比率
上升时间 − 从其最大振幅的 10% 上升到 90% 所需的时间。
下降时间 − 信号从其最大振幅的 90% 下降到 10% 所需的时间。
过冲 − 据说当波形的前沿超过其正常最大值时发生。
下冲 − 据说当波形的后沿超过其正常最大值时发生。
振铃 −下冲和过冲之后都会出现阻尼振荡，称为振铃。
阻尼振荡是信号变化，表示信号幅度和频率的降低，这是无用且不需要的。这些振荡是简单的干扰，称为振铃。
在下一章中，我们将解释使用 BJT 进行电子切换的概念。我们已经在电子电路教程中讨论了使用二极管进行切换。请参考。
