UJT 作为张弛振荡器

振荡器是一种无需任何输入即可自行产生波形的设备。尽管施加了一些直流电压以使设备工作，但它不会产生任何波形作为输入。张弛振荡器是一种自行产生非正弦波形的设备。该波形通常取决于电路中电容器的充电和放电时间常数。

构造和工作原理

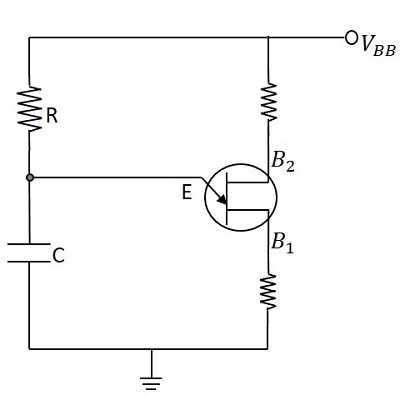

UJT 的发射极与电阻器和电容器连接，如图所示。RC 时间常数决定了张弛振荡器输出波形的时序。两个基极分别与一个电阻器连接。给出直流电压源 V_BB。

下图显示了如何使用 UJT 作为张弛振荡器。

最初，电容器两端的电压为零。

$$V_c = 0$$

UJT 处于关闭状态。电阻器 R 为电容器 C 提供通过施加的电压充电的路径。

电容器根据电压充电

$$V = V_0(1 - e^{-t/RC})$$

电容器通常开始充电并持续充电直至最大电压 V_BB。但是在这个电路中，当电容器两端的电压达到一个值时，UJT 可以打开（峰值电压），然后电容器停止充电并开始通过 UJT 放电。现在，这种放电一直持续到关闭 UJT 的最小电压（谷值电压）。这个过程继续，当电容器两端的电压在图表上显示时，可以观察到以下波形。

因此，电容器的充电和放电产生如上所示的扫描波形。充电时间产生增加的扫描，放电时​​间产生减少的扫描。重复此循环，形成连续扫描输出波形。

由于输出是非正弦波形，因此该电路可视为张弛振荡器。

张弛振荡器的应用

张弛振荡器广泛用于函数发生器、电子蜂鸣器、SMPS、逆变器、闪光灯和压控振荡器。
