电力电子 - 谐振开关

谐振开关转换器是指具有电感器和电容器 (L-C) 网络的转换器，其电流和电压波形在每个开关周期内以正弦方式变化。有各种谐振开关转换器 −

• 谐振 DC-DC 转换器
• DC-AC 逆变器
• 谐振 AC 逆变器到 DC 转换器

在本教程中，我们将重点介绍谐振 DC-DC 转换器

谐振 DC-DC 转换器

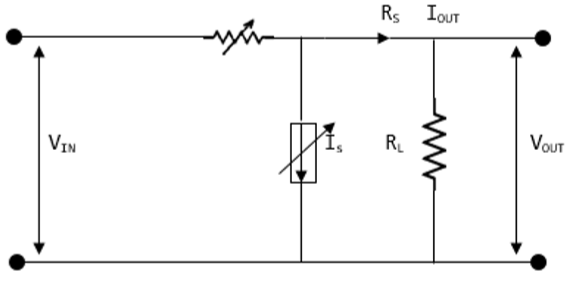

下面使用 DC-DC 转换器解释开关模式电源 (SMPS) 的概念。为负载提供恒定电压电源 (V_OUT)，该电源从电压源 V_IN 获得。 V_OUT 的值通过改变串联电阻 (R_S) 或分流电流源 (I_S) 来调节。通过改变 I_S 来控制 V_OUT 并确保 R_S 保持恒定，转换器中会损失大量功率。

开关电源 (SMPS)

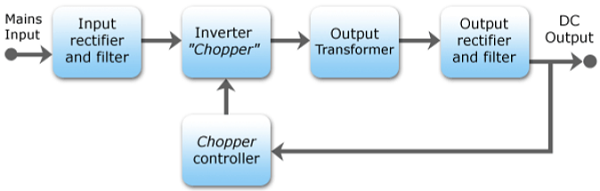

SMPS（开关电源）是指使用开关调节器以高效方式转换电力的电子设备。SMPS 从主电源线获取电力并将其传输到负载。例如，一台计算机，同时确保电压和电流特性转换。

SMPS 和线性电源之间的区别在于，前者在低耗散期间保持开启和关闭，而在高耗散区域使用更少的时间。这确保浪费更少的能量。实际上，SMPS 不会耗散任何功率。

与相同尺寸和形状的普通线性电源相比，SMPS 的尺寸更小，重量更轻。

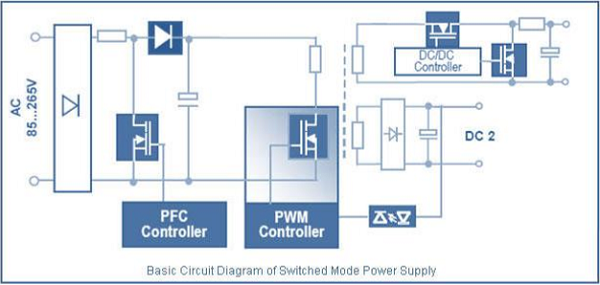

下图显示了 SMPS 的电路图。当开关频率变化时，每个周期的存储能量会发生变化，因此电压输出也会发生变化。

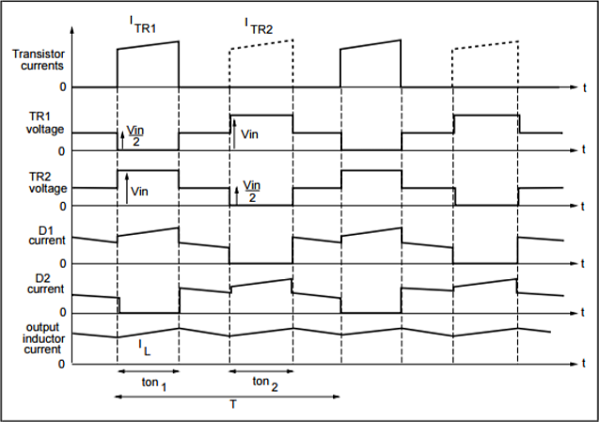

以下波形适用于半桥转换器，也称为推挽式转换器。它用于利用高功率的应用。输入电压减半，如波形所示。
