源电感的影响

大多数转换器的分析通常在理想条件下（无源阻抗）进行简化。然而，这种假设是不合理的，因为源阻抗通常是电感性的，电阻元件可以忽略不计。

源电感对转换器性能有显著影响，因为它的存在会改变转换器的输出电压。因此，输出电压会随着负载电流的减小而降低。此外，输入电流和输出电压波形也会发生显著变化。

源电感对转换器的影响以以下两种方式进行分析。

对单相的影响

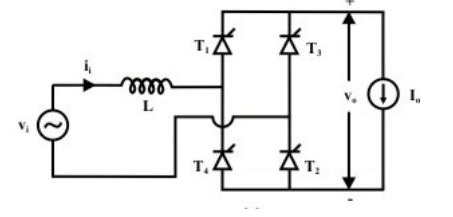

假设转换器在导通模式下运行，负载电流的纹波可以忽略不计，则开路电压在触发角为 α 时等于平均直流输出。下图显示了一个完全受控的转换器，其源为单相。当 t = 0 时，晶闸管 T₃ 和 T₄ 假定处于导通模式。另一方面，当 ωt = α

其中 −

• V_i = 输入电压
• I_i = 输入电流
• V_o = 输出电压
• I_o = 输出电压

当没有源电感时，T₃ 和 T₄ 处将发生换向。晶闸管 T₁ 和 T₂ 立即导通。这将导致输入极性瞬间改变。在存在源电感的情况下，极性和换向的改变不会瞬间发生。因此，T₃ 和 T₄ 不会在 T₁ 和 T₂ 导通后立即换向。

在某个间隔内，所有四个晶闸管都将导通。此导通间隔称为重叠间隔 (μ)。

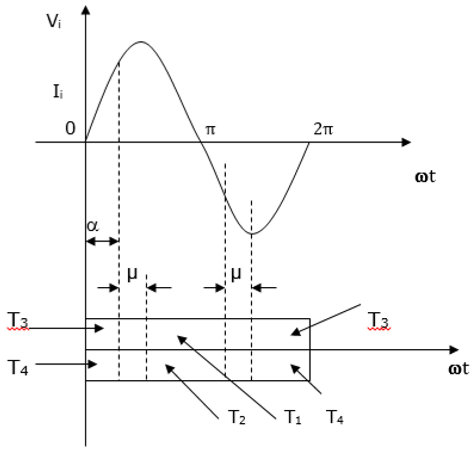

换向期间的重叠会降低直流输出电压和熄灭角 γ，导致当 α 接近 180° 时换向失败。以下波形显示了这一点。

对三相的影响

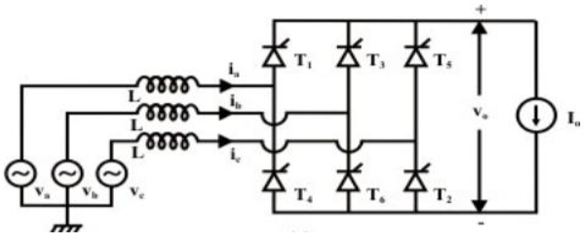

与单相转换器一样，由于存在源电感，因此不会发生瞬时换向。考虑到源电感，对转换器性能的影响（定性）与单相转换器相同。如下图所示。
