电力电子 - 矩阵转换器
矩阵转换器定义为具有单级转换的转换器。它利用双向控制开关实现从交流到交流的自动电源转换。它为 PWM 电压整流器（双面）提供了一种替代方案。
矩阵转换器的特点是正弦波形显示输入和输出开关频率。双向开关使可控功率因数输入成为可能。此外，由于没有直流链路，因此设计紧凑。矩阵转换器的缺点是它们缺乏完全受控且能够在高频下工作的双向开关。其输出与输入电压的电压比是有限的。
矩阵转换器控制有三种方法 −
- 空间矢量调制
- 脉冲宽度调制
- 文丘里管 - 函数传递分析
矩阵转换器电路

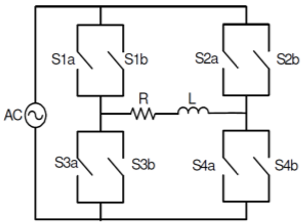

下图显示了一个单相矩阵转换器。
它包含四个双向开关，每个开关都具有在正向阻断和反向电压下导通的能力。
空间矢量调制 (SVM)
SVM 是指用于控制 PWM 的算法方法。它创建以各种速度驱动交流电机的交流波形。对于具有直流电源的三相逆变器，其输出端的三个主支路连接到三相电机。
开关受到控制，以确保同一支路中的两个开关不会同时打开。同时打开状态可能导致直流电源短路。这导致八个开关矢量，其中两个为零，六个为用于开关的有效矢量。
