电力电子 - 双转换器

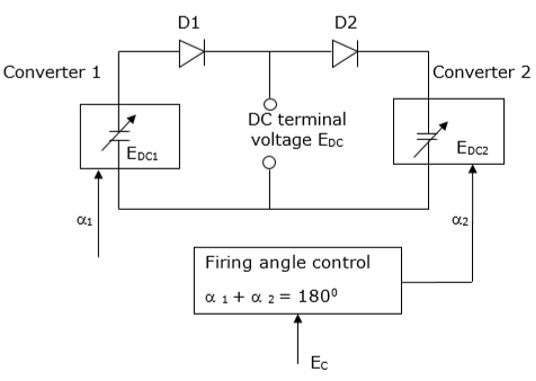

双转换器主要用于变速驱动器 (VFD)。在双转换器中，两个转换器背对背连接在一起。下图说明了双转换器的工作原理。假设 −
双转换器是理想的转换器（在其端子处提供纯直流输出）。
每个双象限转换器都是与二极管串联的受控直流源。
二极管 D1 和 D2 显示单向电流。
考虑在没有循环电流的情况下工作的双转换器，交流电流被受控触发脉冲禁止流动。这确保了承载负载电流的转换器导通，而另一个转换器被阻断。这意味着转换器之间不需要电抗器。
电池充电器
电池充电器（也称为充电器）利用电流将能量存储在二次电池中。充电过程取决于电池的类型和大小。不同类型的电池对过度充电的耐受程度不同。充电过程可以通过将其连接到恒压或恒流源来实现。
充电速率 (C)
充电速率定义为电池充电或放电的速率，等于一小时内的电池容量。
电池充电器以充电速率 C 来指定。例如，额定值为 C/10 的电池充电器将在 10 小时内提供充电容量，而额定值为 3C 的电池充电器将在 20 分钟内为电池充电。
电池充电器的类型
电池充电器有很多种类型。在本教程中，我们将考虑五种主要类型。
简单充电器 − 通过向正在充电的电池提供恒定的直流电源来运行。
快速充电器 −使用控制电路快速给电池充电，并在此过程中防止电池单元损坏。
感应充电器 − 使用电磁感应给电池充电。
智能充电器 − 用于给包含与智能充电器通信的芯片的电池充电。
运动供电充电器 − 利用人体运动给电池充电。放置在两个弹簧之间的磁铁通过人体运动上下移动，从而给电池充电。
