波形发生器

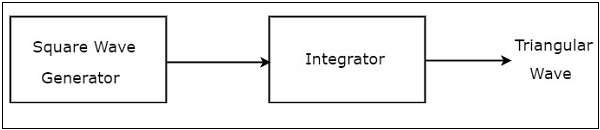

波形发生器是一种产生标准波的电子电路。有两种基于运算放大器的波形发生器 −

本章详细讨论了每种基于运算放大器的波形发生器。

方波发生器

方波发生器是一种产生方波的电子电路。本节讨论基于运算放大器的方波发生器。

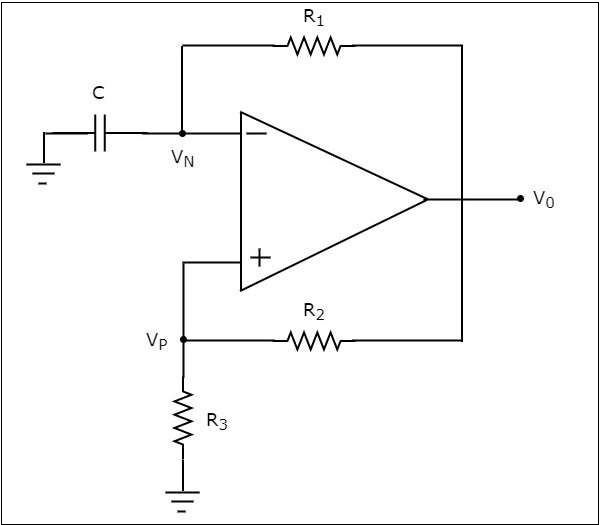

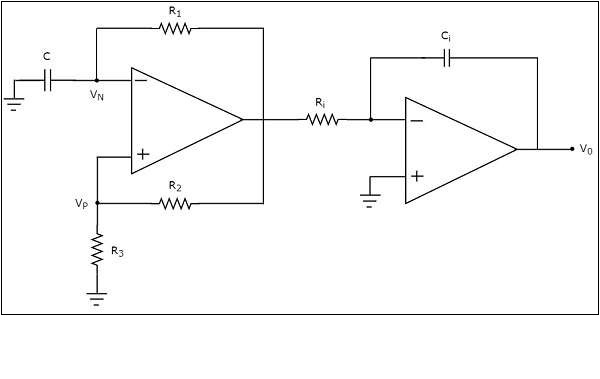

基于运算放大器的方波发生器的电路图如下图所示

请注意，在上面显示的电路图中，电阻器 $R_{1}$ 连接在运算放大器的反相输入端和运算放大器的输出之间。因此，电阻器 $R_{1}$ 用于负反馈。同样，电阻器 $R_{2}$ 连接在运算放大器的非反相输入端和其输出之间。因此，电阻器 $R_{2}$ 用于正反馈路径。

电容 C 连接在运算放大器的反相输入端和地之间。因此，电容 C 两端的电压将是运算放大器反相端的输入电压。同样，电阻器 $R_{3}$ 连接在运算放大器的非反相输入端和地之间。因此，电阻器 $R_{3}$ 两端的电压将是运算放大器非反相端的输入电压。

方波发生器的操作如下所述 −

假设，电容器中最初没有存储电荷。然后，运算放大器反相端的电压为零伏。但是，运算放大器的非反相端存在一些失调电压。因此，上述电路的输出值为 $+V_{sat}$。
现在，电容 C 开始通过电阻 $R_{1}$充电。当电容 C 两端的电压刚好大于电阻 $R_{3}$ 两端的电压(正值)时，上述电路的输出值将变为 $-V_{sat}$。
当上述电路的输出为 $-V_{sat}$ 时，电容 C 开始通过电阻 $R_{1}$放电。当电容 C 两端的电压略小于(更负)电阻 $R_{3}$ 两端的电压(负值)时，上述电路输出端的值将变为 $+V_{sat}$。

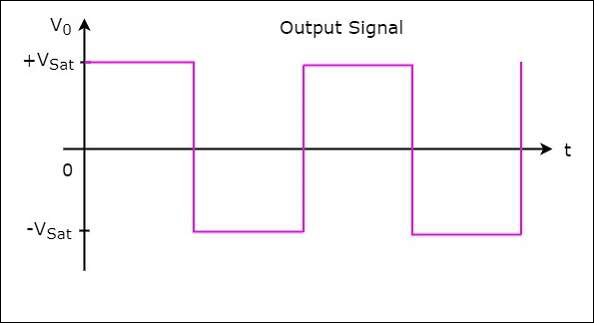

因此，上图所示的电路将在输出端产生方波，如下图所示 −
