钳位器

在上一章中，我们讨论了限幅器。现在，让我们讨论其他类型的波形整形电路，即钳位器。

基于运算放大器的钳位器

钳位器是一种电子电路，它产生的输出与输入相似，但直流电平有所偏移。换句话说，钳位器的输出是输入的精确复制品。因此，钳位器输出的峰峰值幅度将始终等于输入的峰峰值幅度。

钳位器用于在输出端引入或恢复输入信号的直流电平。根据输入的直流偏移，基于运算放大器的钳位器有两种类型。

本节详细讨论了这两种类型的钳位器。

正钳位器是一种钳位电路，它产生的输出方式是输入信号垂直偏移一个正直流值。

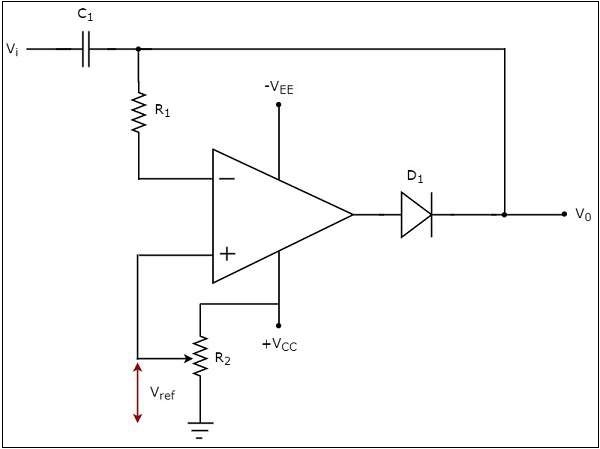

正钳位器的电路图如下图所示 −

在上述电路中，一个正弦电压信号， $V_{i}$通过由电容$C_{1}$和电阻$R_{1}$组成的网络施加到运算放大器的反相端。这意味着交流电压信号施加到运算放大器的反相端。

直流参考电压$V_{ref}$施加到运算放大器的非反相端。参考电压$V_{ref}$的值可以通过改变电阻$R_{2}$来选择。在这种情况下，我们将得到一个正值的参考电压$V_{ref}$。

上述电路产生一个输出，该输出是正弦电压信号$V_{i}$和参考电压$V_{ref}$的组合(结果和)。这意味着，钳位电路产生的输出方式是，正弦电压信号 $V_{i}$ 垂直向上移动参考电压 $V_{ref}$ 的值。

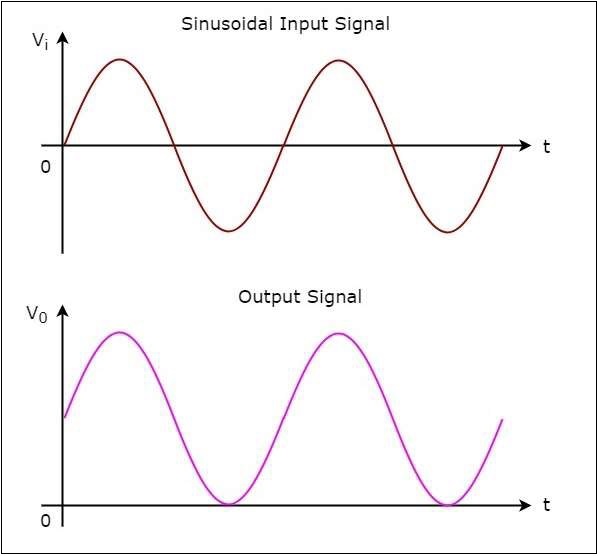

上图 − 显示了正钳位器的输入波形和相应的输出波形。

从上图中，您可以观察到正钳位器在输出端将施加的输入波形垂直向上移动。偏移量取决于直流参考电压的值。

负箝位器是一种箝位电路，它产生的输出方式是输入信号垂直偏移一个负直流值。

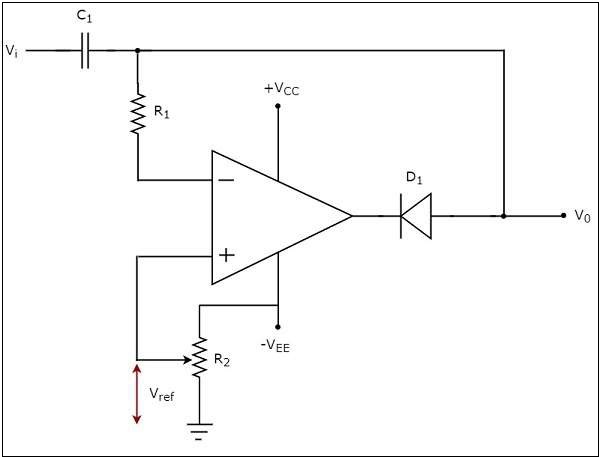

负箝位器的电路图如下图所示 −

在上述电路中，正弦电压信号 $V_{i}$ 通过由电容器 C₁ 和电阻器 $R_{1}$ 组成的网络施加到运算放大器的反相端。这意味着，交流电压信号被施加到运算放大器的反相端。

直流参考电压 $V_{ref}$ 被施加到运算放大器的非反相端。参考电压 $V_{ref}$ 的值可以通过改变电阻 $R_{2}$ 来选择。在这种情况下，我们将得到负值的参考电压 $V_{ref}$。

上述电路产生的输出是正弦电压信号 $V_{i}$ 和参考电压 $V_{ref}$ 的组合(结果和)。这意味着，钳位器电路产生的输出方式是，正弦电压信号 $V_{i}$ 垂直向下偏移参考电压 $V_{ref}$ 的值。

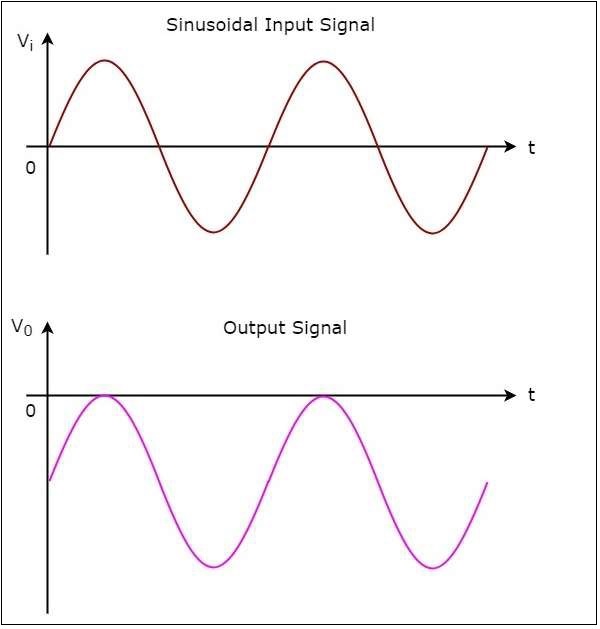

负钳位器的输入波形和相应的输出波形如下图所示 −

我们可以从输出中观察到，负钳位器在输出端将施加的输入波形垂直向下移动。偏移量取决于直流参考电压的值。
