频谱分析仪
用于分析频域波的电子仪器称为频谱分析仪。基本上，它在 CRT 屏幕上显示信号的能量分布。这里，x 轴表示频率，y 轴表示幅度。
频谱分析仪的类型
我们可以将频谱分析仪分为以下两种类型。
- 滤波器组频谱分析仪
- 超外差频谱分析仪
现在，让我们逐一讨论这两种频谱分析仪。
滤波器组频谱分析仪
用于分析 AF 范围信号的频谱分析仪称为滤波器组频谱分析仪或实时频谱分析仪，因为它显示（显示）所有输入频率的任何变化。
下图显示了滤波器组频谱分析仪的框图。
滤波器组频谱分析仪的工作原理如下。
它有一组带通滤波器，每个滤波器都设计用于允许特定的频带。每个带通滤波器的输出都提供给相应的检测器。
所有检测器输出都连接到电子开关。此开关允许检测器按顺序输出到 CRO 的垂直偏转板。因此，CRO 在其 CRT 屏幕上显示AF 信号的频谱。
超外差频谱分析仪

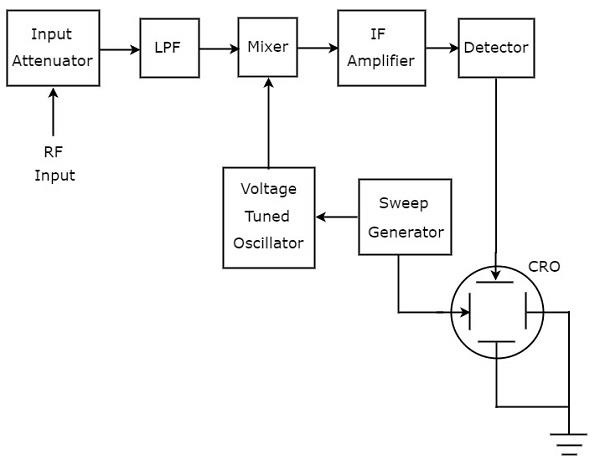

用于分析 RF 范围信号的频谱分析仪称为超外差频谱分析仪。其框图如下图所示。
超外差频谱分析仪的工作原理如下所述。
要分析的射频信号施加到输入衰减器。如果信号幅度太大，则可以通过输入衰减器进行衰减。
低通滤波器 (LPF) 仅允许小于截止频率的频率分量。
混频器从低通滤波器和电压调谐振荡器获取输入。它产生一个输出，即施加到它的两个信号的频率差。
IF 放大器放大中频 (IF) 信号，即混频器的输出。放大后的 IF 信号施加到检测器。
检测器的输出提供给 CRO 的垂直偏转板。因此，CRO 在其 CRT 屏幕上显示频率RF 信号的频谱。
因此，我们可以根据要分析的信号的频率范围选择特定的频谱分析仪。
