其他交流电压表

在上一章中，我们讨论了基于整流器的交流电压表。本章介绍以下两种类型的交流电压表。

现在，让我们逐一讨论这两种类型的交流电压表。

峰值响应交流电压表

顾名思义，峰值响应交流电压表响应交流电压信号的峰值。这意味着，该电压表测量交流电压的峰值。峰值响应交流电压表的电路图如下所示 −

上述电路由二极管、电容器、直流放大器和 PMMC 检流计组成。上述电路中的二极管用于整流目的。因此，二极管将交流电压信号转换为直流电压信号。电容器充电至该直流电压信号的峰值。

在交流电压信号的正半周期期间，二极管导通，电容器充电至交流电压信号的峰值。当交流电压信号的值小于此值时，二极管将反向偏置。

因此，电容器将通过直流放大器的电阻器放电，直到交流电压信号的下一个正半周期。当交流电压信号值大于电容电压时，二极管导通，这个过程会重复。

我们应该选择元件值，使电容快速充电，缓慢放电。这样，仪表总是响应这个电容电压，即交流电压的峰值。

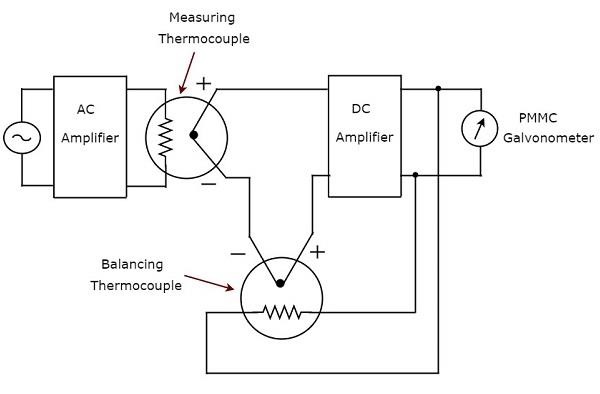

顾名思义，真有效值响应交流电压表响应交流电压信号的真有效值。该电压表测量交流电压的 RMS 值。下图显示了真 RMS 响应交流电压表的电路图。

上述电路由交流放大器、两个热电偶、直流放大器和 PMMC 检流计组成。交流放大器放大交流电压信号。上述电路中使用的两个热电偶是测量热电偶和平衡热电偶。测量热电偶产生输出电压，该输出电压与交流电压信号的 RMS 值成比例。

任何热电偶都会将输入量的平方转换为正常量。这意味着热电偶的输出和输入之间存在非线性关系。通过在反馈电路中使用另一个热电偶，可以忽略热电偶非线性行为的影响。上述电路中用于此目的的热电偶称为平衡热电偶。

两个热电偶，即测量热电偶和平衡热电偶一起在直流放大器的输入端形成桥接。因此，仪表始终响应交流电压信号的真有效值。
