基础电子学 - 电阻器

Resist 的意思是"反对"。电阻是指在导体或半导体中阻碍电子流动的特性。电阻器是一种具有电阻特性的电子元件。

符号和单位

电阻器的符号如下所示。

电阻的单位是欧姆，用 Ω 表示（欧米茄）。

电阻公式为

R = V/I

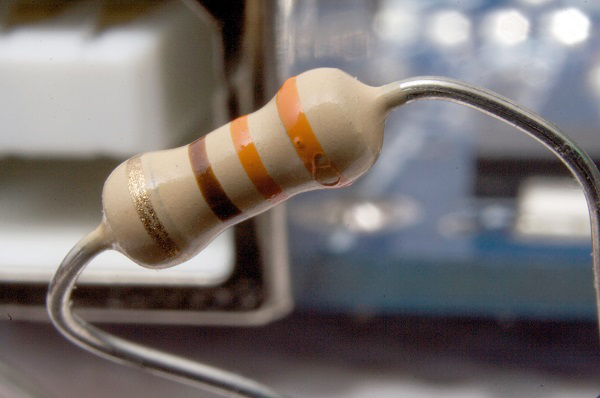

其中 V 为电压，I 为电流。制造具有每个值的电阻器确实非常困难。因此，选择几个值，并且只制造具有这些值的电阻器。这些被称为"首选值"。实际上，选择具有相近值的电阻器以匹配所需的应用。这就是实际电阻器的样子 −

颜色编码

一种称为颜色编码的过程用于确定电阻器的电阻值，如上图所示。电阻器涂有四种颜色带，每种颜色代表一个特定值。下表列出了每种颜色代表的值。

前两个色带表示值的第一位和第二位数字，第三个色带表示乘数（添加的零的数量）。第四个色带表示公差值。

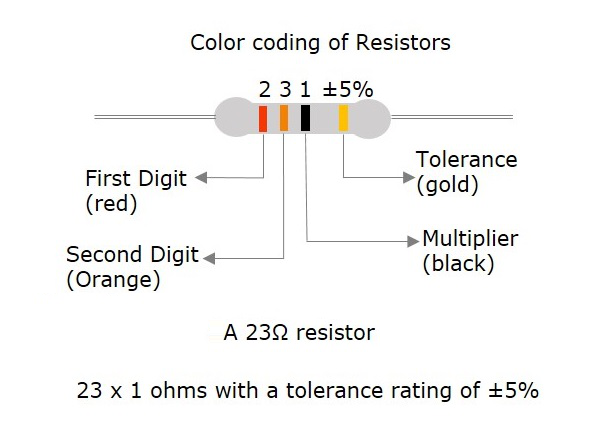

公差是电阻器可以承受而不会损坏的值范围。这是一个重要因素。下图显示了如何通过颜色代码确定电阻器的值。

五色带电阻器的公差为 2% 和 1%，其他高精度电阻器也是如此。在这些五色带电阻器中，前三个色带代表数字，第四个色带代表乘数，第五个色带代表公差。

让我们看一个例子来了解颜色编码过程。

示例 1 − 确定颜色代码为黄色、蓝色、橙色和银色的电阻器的值。

解决方案 − 黄色的值为 4，蓝色的值为 6，橙色的值为 3，代表乘数。银色为 ±10，即公差值。

因此，电阻的值为 46×10³ = 46kΩ

此电阻的最大电阻值为

46kΩ 或 46000Ω + 10% = 46000 + 4600 = 50600Ω = 50.6kΩ

此电阻的最小电阻值为

46kΩ 或 46000Ω - 10% = 46000 - 4600 = 41400Ω = 41.4kΩ

在了解了有关电阻的不同细节之后，我们需要学习一些术语。此外，我们还必须处理电阻器在几种连接类型中的不同行为。

重要术语

在讨论电阻器的类型之前，我们需要讨论一些术语。在这个阶段，我们需要了解这些术语，并在进一步学习时理解它们。

电阻

电阻是电阻器阻止电流流动的属性。当交流电通过电阻时，会产生与电流同相的电压降。

• 指示 − R

• 单位 − 欧姆

• 符号 − Ω

除了电阻，还有其他重要术语，称为电抗和阻抗。

电抗

由于电路中存在电容和电感，交流电受到的阻力可以理解为电抗。当交流电通过纯电抗时，会产生与电流相位相差 90° 的电压降。

根据相位，即 +90° 或 -90°，电抗可以称为电感电抗或电容电抗。

• 指示 − X

• 单位 − 欧姆

• 符号 − Ω

阻抗

阻抗是欧姆电阻和电抗的综合作用对交流电产生的有效阻力。当交流电通过阻抗时，会产生电压降，其相位与电流相差 0° 到 90°。

• 指示 − I

• 单位 − 欧姆

• 符号 − Ω

电导

这是材料导电的能力。它是电阻的倒数。

• 指示 − G

• 单位 − Mhos

• 符号 − ℧
