VLSI 设计 - VHDL 简介

VHDL 代表超高速集成电路硬件描述语言。它是一种编程语言，用于通过数据流、行为和结构建模风格对数字系统进行建模。该语言于 1981 年首次为国防部 (DoD) 的 VHSIC 计划引入。

描述设计

在 VHDL 中，实体用于描述硬件模块。可以使用以下方式描述实体：

• 实体声明
• 架构
• 配置
• 包声明
• 包主体

让我们看看这些是什么?

实体声明

它定义硬件模块的名称、输入输出信号和模式。

语法 −

entity entity_name is
   Port declaration;
end entity_name;

实体声明应以"entity"关键字开头并以"end"关键字结尾。方向将是输入、输出或输入输出。

架构 −

架构可以用结构、数据流、行为或混合风格来描述。

语法 −

architecture architecture_name of entity_name
architecture_declarative_part;

begin
   Statements;
end architecture_name;

在这里，我们应该指定要为其编写架构主体的实体名称。架构语句应位于"begin"和"énd"关键字内。架构声明部分可能包含变量、常量或组件声明。

数据流建模

在这种建模风格中，通过实体的数据流使用并发(并行)信号来表达。 VHDL 中的并发语句是 WHEN 和 GENERATE。

除此之外，仅使用运算符(AND、NOT、+、*、sll 等)的赋值也可用于构造代码。

最后，在这种代码中还可以使用一种称为 BLOCK 的特殊赋值。

在并发代码中，可以使用以下内容 −

• 运算符
• WHEN 语句(WHEN/ELSE 或 WITH/SELECT/WHEN)；
• GENERATE 语句；
• BLOCK 语句

行为建模

在这种建模风格中，作为语句集的实体的行为按指定的顺序依次执行。只有 PROCESS、FUNCTION 或 PROCEDURE 内部的语句才是顺序执行的。

PROCESSES、FUNCTIONS 和 PROCEDURES 是唯一按顺序执行的代码部分。

但是，作为一个整体，这些块中的任何一个仍然与放置在其外部的任何其他语句并发。

行为代码的一个重要方面是它不仅限于顺序逻辑。事实上，有了它，我们可以构建顺序电路以及组合电路。

行为语句包括 IF、WAIT、CASE 和 LOOP。VARIABLES 也受到限制，它们应该只在顺序代码中使用。VARIABLE 永远不能是全局的，因此它的值不能直接传递出去。

结构建模

在此建模中，实体被描述为一组互连的组件。组件实例化语句是并发语句。因此，这些语句的顺序并不重要。结构化建模风格仅描述组件(视为黑盒)的互连，而不暗示组件本身或它们共同代表的实体的任何行为。

在结构化建模中，架构主体由两部分组成，即声明部分(关键字 begin 之前)和语句部分(关键字 begin 之后)。

逻辑运算 - 与门

VHDL Code:
Library ieee;
use ieee.std_logic_1164.all;

entity and1 is
   port(x,y:in bit ; z:out bit);
end and1;

architecture virat of and1 is
begin
   z<=x and y;
end virat;

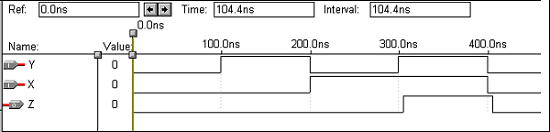

波形

逻辑运算 – 或门

VHDL Code:
Library ieee;
use ieee.std_logic_1164.all;

entity or1 is
   port(x,y:in bit ; z:out bit);
end or1;

architecture virat of or1 is
begin
   z<=x or y;
end virat;

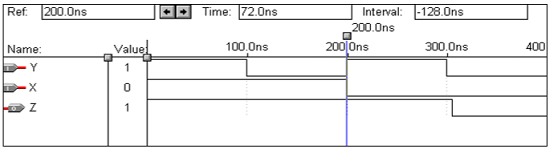

波形

逻辑运算 – 非门

VHDL Code:

Library ieee;
use ieee.std_logic_1164.all;

entity not1 is
   port(x:in bit ; y:out bit);
end not1;

architecture virat of not1 is
begin
   y<=not x;
end virat;

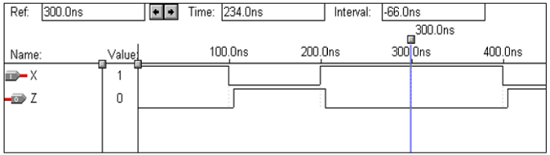

波形

逻辑运算 – 与非门

VHDL Code:

Library ieee;
use ieee.std_logic_1164.all;

entity nand1 is
   port(a,b:in bit ; c:out bit);
end nand1;

architecture virat of nand1 is
begin
   c<=a nand b;
end virat;

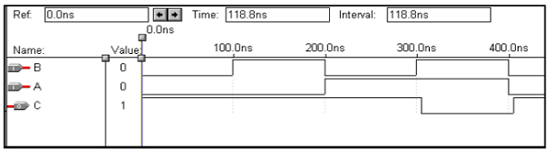

波形

逻辑操作 – NOR 门

VHDL Code:

Library ieee;
use ieee.std_logic_1164.all;

entity nor1 is
   port(a,b:in bit ; c:out bit);
end nor1;

architecture virat of nor1 is
begin
   c<=a nor b;
end virat;

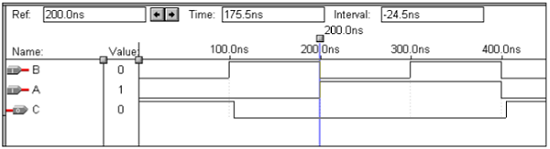

波形

逻辑运算 – XOR 门

VHDL Code:

Library ieee;
use ieee.std_logic_1164.all;

entity xor1 is
   port(a,b:in bit ; c:out bit);
end xor1;

architecture virat of xor1 is
begin
   c<=a xor b;
end virat;

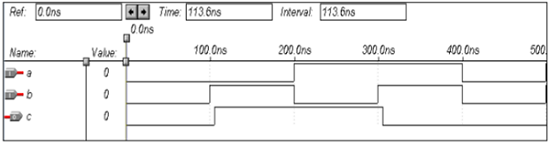

波形

逻辑运算 – X-NOR 门

VHDL Code:

Library ieee;
use ieee.std_logic_1164.all;

entity xnor1 is
   port(a,b:in bit ; c:out bit);
end xnor1;

architecture virat of xnor1 is
begin
   c<=not(a xor b);
end virat;

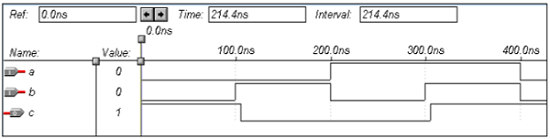

Waveforms

---
