三相变压器

实际上，电力是使用三相系统产生、传输和分配的。因此，我们需要一个三相变压器来升压或降压电力系统网络各个阶段的电压。

我们可以通过以下两种方式之一构建三相变压器 −

• 我们可以连接三个独立的单相变压器进行三相操作。这种布置称为三相变压器组。

• 我们可以构建一个由磁芯组成并具有所有三相绕组的三相变压器。整个组件组合成一个单一结构。

三相变压器的绕组可以按以下方式连接 −

• 星型连接 − 在这种情况下，初级和次级绕组均采用星型连接。

• 三角形-三角形连接 − 在这种情况下，初级和次级绕组均采用三角形连接。

• 三角形-星型连接 − 在这种情况下，初级绕组采用三角形连接，而次级绕组采用星型连接。

• 星型连接 −在这种情况下，初级绕组采用星型连接，而次级绕组采用三角形连接。

三相变压器的构造

三相变压器可以采用两种方式构造，即芯型构造和壳型构造。

芯型构造

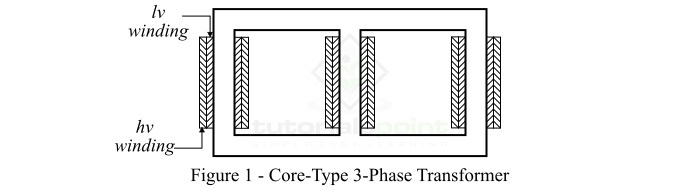

在三相变压器的芯型构造中，磁芯具有三个垂直臂和两个水平部分，如图 1 所示。这里，每个臂上放置一对初级和次级绕组。低压 (lv) 绕组放置在铁芯旁边，而高压 (hv) 绕组则缠绕在 lv 绕组上。

壳式结构

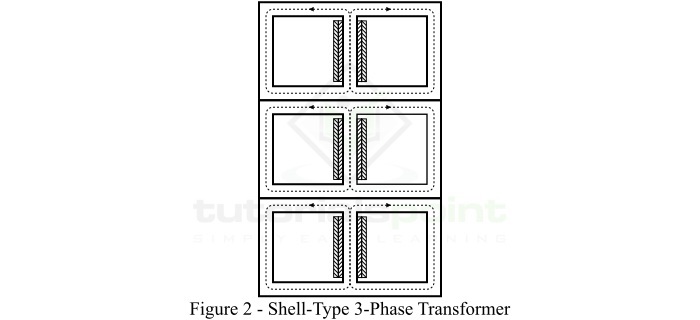

壳式三相变压器可以通过将三个单相壳式变压器堆叠在一起来构造，如图 2 所示。在这种情况下，初级和次级绕组都放置在中心臂上，两个外臂用作磁通路径。壳式三相变压器的行为几乎与一组三个单相变压器的行为相似。

一组三个单相变压器的优势

以下是一组三个单相变压器相对于三相单元变压器的主要优势 −

• 当一组变压器中的一个单相变压器损坏并与服务隔离时，其余两个变压器可用于以开口三角形连接供电。

• 在变压器组中，我们可以提供一个 kVA 额定值高于其他变压器的单相变压器来供应不平衡负载。

• 对于一组三个单相变压器，待机要求为更少。

• 与三相变压器相比，单相变压器的运输更方便。

三相单元变压器的优点

对于相同的 kVA 额定值，三相单元变压器比一组三个单相变压器具有以下优势 −

• 三相单元变压器体积更小、重量更轻且更便宜。

• 它比变压器组更有效率。

• 它的安装很简单。

根据要求，我们使用变压器组和三相单元变压器。但是，使用三相单元变压器是一种常见的做法。
