Plotly - 条形图和饼图

在本章中,我们将学习如何借助 Plotly 制作条形图和饼图。让我们从了解条形图开始。

条形图

条形图用矩形条表示分类数据,其高度或长度与其代表的值成比例。条形图可以垂直或水平显示。它有助于显示离散类别之间的比较。图表的一个轴显示正在比较的特定类别,另一个轴表示测量值。

以下示例绘制了一个简单的条形图,显示不同课程的学生人数。go.Bar()函数返回一个条形轨迹,其中 x 坐标设置为科目列表,y 坐标设置为学生人数。

import plotly.graph_objs as go
langs = ['C', 'C++', 'Java', 'Python', 'PHP']
students = [23,17,35,29,12]
data = [go.Bar(
   x = langs,
   y = students
)]
fig = go.Figure(data=data)
iplot(fig)

输出结果如下 −

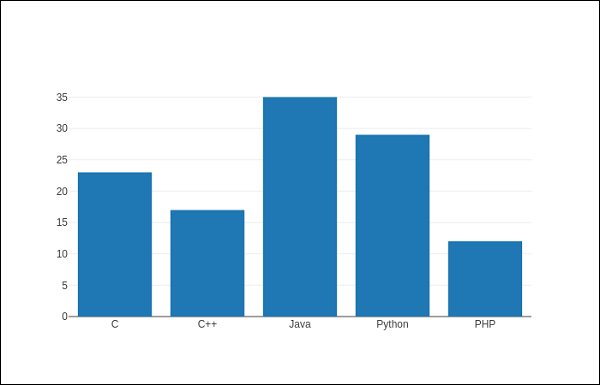

条形图

要显示分组条形图,Layout 对象的 barmode 属性必须设置为 group。在下面的代码中,将代表每年学生的多个轨迹与科目进行绘制,并显示为分组条形图。

branches = ['CSE', 'Mech', 'Electronics']
fy = [23,17,35]
sy = [20, 23, 30]
ty = [30,20,15]
trace1 = go.Bar(
   x = branches,
   y = fy,
   name = 'FY'
)
trace2 = go.Bar(
   x = branches,
   y = sy,
   name = 'SY'
)
trace3 = go.Bar(
   x = branches,
   y = ty,
   name = 'TY'
)
data = [trace1, trace2, trace3]
layout = go.Layout(barmode = 'group')
fig = go.Figure(data = data, layout = layout)
iplot(fig)

其输出如下 −

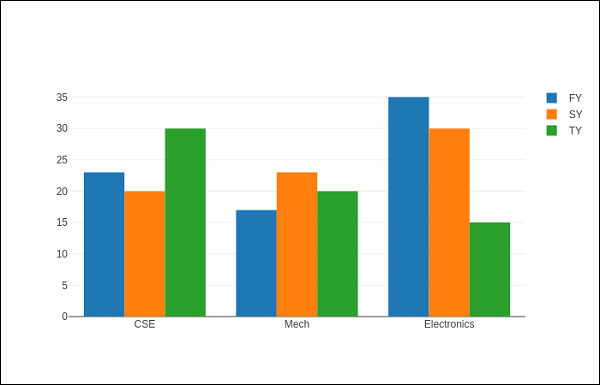

Grouped Bar Chart

barmode 属性决定了相同位置坐标的条形图在图形上的显示方式。定义的值有"stack"(条形图堆叠在一起)、"relative"(条形图堆叠在一起,轴下方为负值,轴上方为正值)、"group"(条形图彼此相邻绘制)。

通过将 barmode 属性更改为"stack",绘制的图形如下所示 −

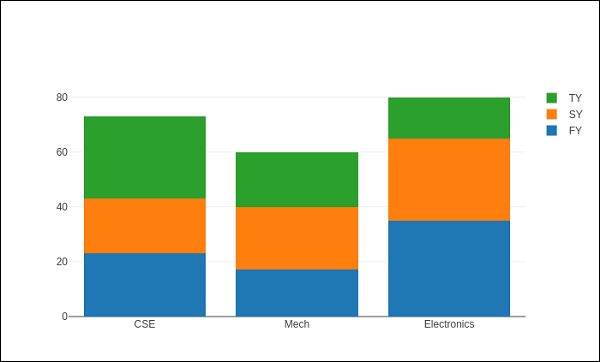

Stack Plotted Graph

饼图

饼图仅显示一个数据系列。 饼图显示一个数据系列中项目(称为楔形)的大小,与项目总和成比例。数据点显示为整个饼图的百分比。

graph_objs模块中的pie()函数 - go.Pie(),返回饼图轨迹。两个必需参数是labelsvalues。让我们绘制一个简单的语言课程与学生人数饼图,如本文中给出的示例所示。

import plotly
plotly.tools.set_credentials_file(
   username = 'lathkar', api_key = 'U7vgRe1hqmRp4ZNf4PTN'
)
from plotly.offline import iplot, init_notebook_mode
init_notebook_mode(connected = True)
import plotly.graph_objs as go
langs = ['C', 'C++', 'Java', 'Python', 'PHP']
students = [23,17,35,29,12]
trace = go.Pie(labels = langs, values = students)
data = [trace]
fig = go.Figure(data = data)
iplot(fig)

以下输出显示在 Jupyter 笔记本中 −

饼图

甜甜圈图 是一种中间有一个圆孔的饼图,使其看起来像一个甜甜圈。在以下示例中,两个甜甜圈图以 1X2 网格布局显示。虽然两个饼图的"标签"布局相同,但每个子图的行和列目标由域属性决定。

为此,我们使用 2019 年席位和份额的数据。在 Jupyter 笔记本单元格中输入以下代码 −

parties = ['BJP', 'CONGRESS', 'DMK', 'TMC', 'YSRC', 'SS', 'JDU','BJD', 'BSP','OTH']
seats = [303,52,23,22,22,18,16,12,10, 65]
percent = [37.36, 19.49, 2.26, 4.07, 2.53, 2.10, 1.46, 1.66, 3.63, 25.44]
import plotly.graph_objs as go
data1 = {
   "values": seats,
   "labels": parties,
   "domain": {"column": 0},
   "name": "seats",
   "hoverinfo":"label+percent+name",
   "hole": .4,
   "type": "pie"
}
data2 = {
   "values": percent,
   "labels": parties,
   "domain": {"column": 1},
   "name": "vote share",
   "hoverinfo":"label+percent+name",
   "hole": .4,
   "type": "pie"
}
data = [data1,data2]
layout = go.Layout(
   {
      "title":"Parliamentary Election 2019",
      "grid": {"rows": 1, "columns": 2},
      "annotations": [
         {
            "font": {
               "size": 20
            },
            "showarrow": False,
            "text": "seats",
            "x": 0.20,
            "y": 0.5
         },
         {
            "font": {
               "size": 20
            },
            "showarrow": False,
            "text": "votes",
            "x": 0.8,
            "y": 0.5
         }
      ]
   }
)
fig = go.Figure(data = data, layout = layout)
iplot(fig)

下面给出了相同的输出 −

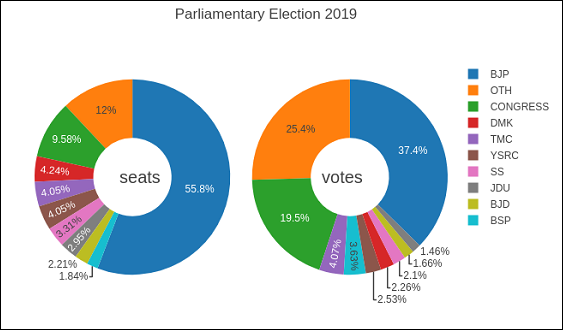

甜甜圈图
