Plotly - 3D 散点图和表面图

本章将介绍三维 (3D) 散点图和 3D 曲面图以及如何借助 Plotly 绘制它们。

3D 散点图

三维 (3D) 散点图类似于散点图，但有三个变量 - x、y 和 z 或 f(x, y) 是实数。该图可以表示为三维笛卡尔坐标系中的点。它通常使用透视方法（等距或透视）在二维页面或屏幕上绘制，以便其中一个维度看起来超出页面。

3D 散点图用于在三个轴上绘制数据点，以试图显示三个变量之间的关系。数据表中的每一行都由一个标记表示，该标记的位置取决于其在X、Y 和 Z 轴上设置的列中的值。

可以设置第四个变量以对应于标记的颜色或大小，从而为绘图添加另一个维度。不同变量之间的关系称为相关性。

Scatter3D 轨迹是 go.Scatter3D() 函数返回的图形对象。此函数的强制参数是 x、y 和 z，它们每个都是列表或数组对象。

例如 −

import plotly.graph_objs as go
import numpy as np
z = np.linspace(0, 10, 50)
x = np.cos(z)
y = np.sin(z)
trace = go.Scatter3d(
   x = x, y = y, z = z,mode = 'markers', marker = dict(
      size = 12,
      color = z, # set color to an array/list of desired values
      colorscale = 'Viridis'
      )
   )
layout = go.Layout(title = '3D Scatter plot')
fig = go.Figure(data = [trace], layout = layout)
iplot(fig)

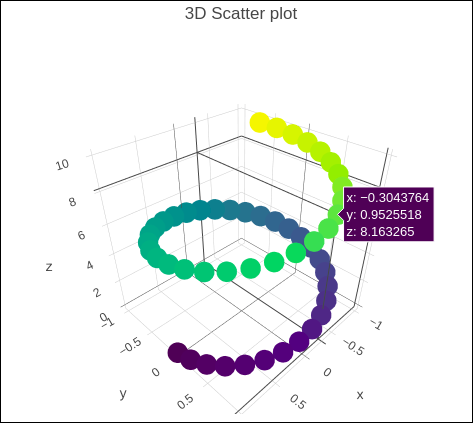

代码的输出如下所示 −

3D 表面图

表面图是三维数据的图表。在表面图中，每个点由 3 个点定义：其纬度、经度和高度（X、Y 和 Z）。表面图不显示单个数据点，而是显示指定的因变量 (Y)和两个自变量（X 和 Z）之间的函数关系。此图是轮廓图的配套图。

这里，是一个 Python 脚本，用于呈现简单的表面图，其中 y 数组 是 x 的转置，z 计算为 cos(x2+y2)

import numpy as np
x = np.outer(np.linspace(-2, 2, 30), np.ones(30))
y = x.copy().T # transpose
z = np.cos(x ** 2 + y ** 2)
trace = go.Surface(x = x, y = y, z =z )
data = [trace]
layout = go.Layout(title = '3D Surface plot')
fig = go.Figure(data = data)
iplot(fig)

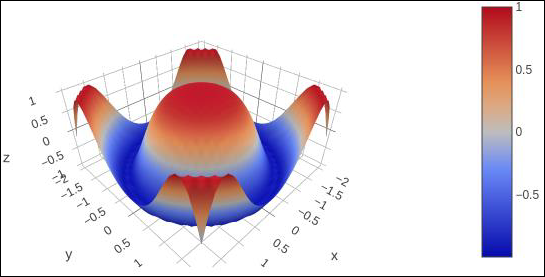

下面提到的是上面解释的代码的输出−
