微波工程 - 反射速调管

该微波发生器是一种在单腔内进行反射和振荡的速调管，具有可变频率。

反射速调管由电子枪、阴极灯丝、阳极腔和阴极电位电极组成。它提供低功率，效率低。

反射速调管的构造

电子枪发射电子束，电子束穿过阳极腔中的间隙。这些电子向具有高负电位的排斥电极行进。由于高负电场，电子被排斥回阳极腔。在它们的返回过程中，电子向间隙提供更多能量，并且这些振荡得以持续。该反射速调管的结构细节如下图所示。

假设管内已经存在振荡，并且振荡由其运行维持。电子在穿过阳极腔时会获得一些速度。

通过一些假设可以理解反射速调管的运行。电子束加速向阳极腔运动。

假设参考电子e_r穿过阳极腔但没有额外的速度，并且在到达排斥电极后以相同的速度被排斥回去。另一个电子，假设为 e_e，它比参考电子更早开始，先到达排斥极，但返回速度很慢，与参考电子同时到达。

我们有另一个电子，即晚电子 e_l，它比 e_r 和 e_e 都晚开始，但是，它在返回时移动速度更快，与 er 和 ee 同时到达。

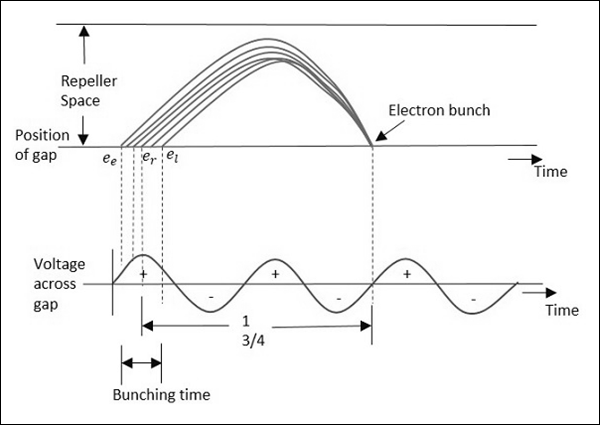

现在，这三个电子，即 e_r、e_e 和 e_l 同时到达间隙，形成一个 电子束。这个旅行时间称为 渡越时间，它应该有一个最佳值。下图说明了这一点。

阳极腔在电子移动时加速电子，并在电子返回时通过减速电子来获得能量。当间隙电压为最大正电压时，这会使最大负电子减速。

最佳渡越时间表示为

$$T = n + \frac{3}{4} \quad，其中 \: n \: 是 \:an \:integer$$

该渡越时间取决于排斥极和阳极电压。

反射速调管用于需要可变频率的应用中，例如 −
