正交相移键控

正交相移键控 (QPSK) 是 BPSK 的一种变体，也是一种双边带抑制载波 (DSBSC) 调制方案，每次发送两位数字信息，称为 bigits。

它不是将数字位转换为一系列数字流，而是将它们转换为位对。这会将数据比特率降低一半，从而为其他用户留出空间。

QPSK 调制器

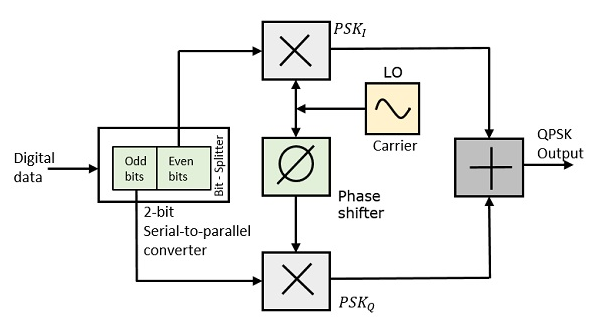

QPSK 调制器使用位分离器、两个带本地振荡器的乘法器、2 位串行到并行转换器和加法器电路。以下是其框图。

在调制器的输入端，消息信号的偶数位（即第 2 位、第 4 位、第 6 位等）和奇数位（即第 1 位、第 3 位、第 5 位等）由位分离器分离，并与相同载波相乘以生成奇数 BPSK（称为 PSKI）和偶数 BPSK（称为 PSKQ）。 PSKQ 信号在调制之前无论如何都会相移 90°。

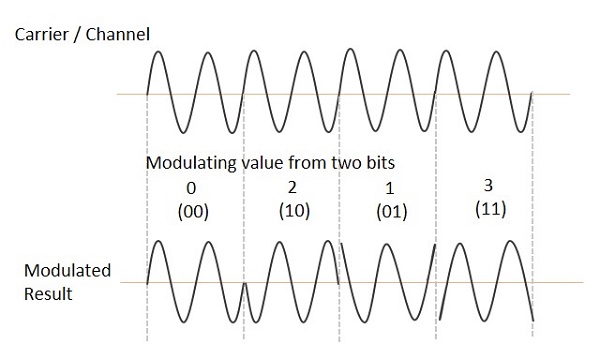

两位输入的 QPSK 波形如下，显示了不同二进制输入实例的调制结果。

QPSK 解调器

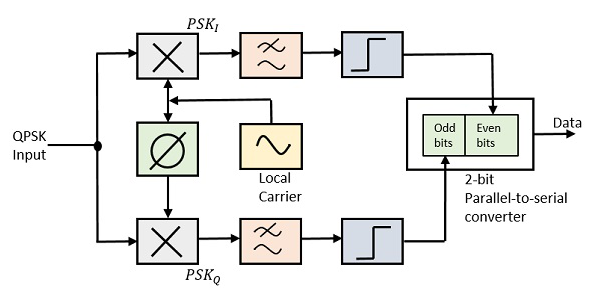

QPSK 解调器使用两个带有本地振荡器的产品解调器电路、两个带通滤波器、两个积分器电路和一个 2 位并行到串行转换器。以下是相同的图表。

解调器输入端的两个产品检测器同时解调两个 BPSK 信号。在这里从原始数据中恢复出位对。这些信号经过处理后，被传送到并行到串行转换器。
