频移键控

频移键控 (FSK) 是一种数字调制技术，其中载波信号的频率根据数字信号的变化而变化。FSK 是一种频率调制方案。

对于二进制高输入，FSK 调制波的输出频率较高，而对于二进制低输入，FSK 调制波的输出频率较低。二进制 1 和 0 称为标记频率和空间频率。

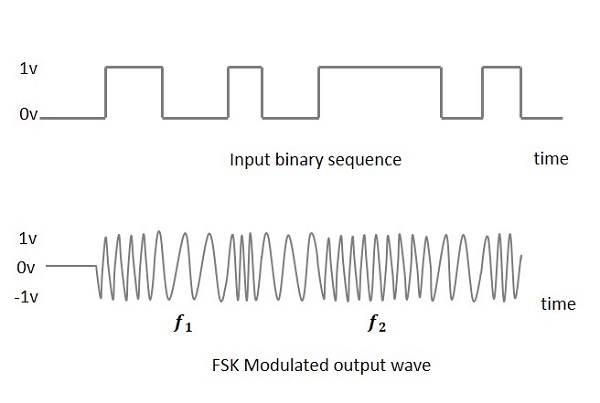

下图是 FSK 调制波形及其输入的示意图。

要了解获取此 FSK 调制波的过程，请让我们了解 FSK 调制器的工作原理。

FSK 调制器

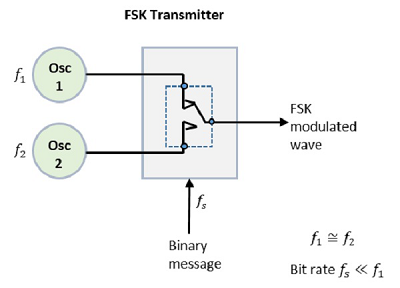

FSK 调制器框图由两个振荡器、一个时钟和输入二进制序列组成。以下是其框图。

两个振荡器产生较高和较低频率的信号，并与内部时钟一起连接到开关。为了避免在传输消息期间输出波形出现突然的相位不连续，在两个振荡器内部都应用了一个时钟。二进制输入序列应用于发射器，以便根据二进制输入选择频率。

解调 FSK 波有不同的方法。FSK 检测的主要方法是异步检测器和同步检测器。同步检测器是相干检测器，而异步检测器是非相干检测器。

异步 FSK 检测器的框图由两个带通滤波器、两个包络检测器和一个判决电路组成。以下是示意图。

FSK 信号通过两个带通滤波器 (BPF)，调谐到 Space 和 Mark 频率。这两个 BPF 的输出看起来像 ASK 信号，该信号被提供给包络检测器。每个包络检测器中的信号都是异步调制的。

决策电路选择哪个输出更有可能，并从任何一个包络检测器中选择它。它还将波形重新整形为矩形。

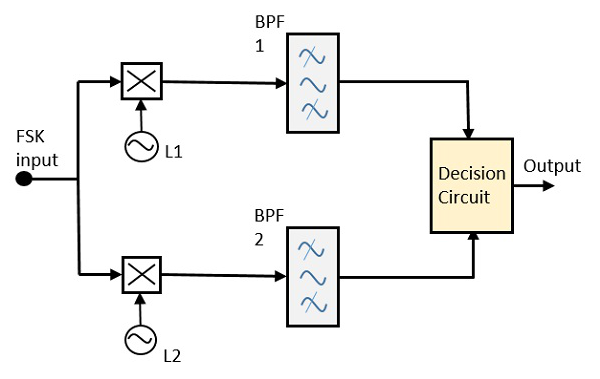

同步 FSK 检测器的框图由两个带有本地振荡器电路的混频器、两个带通滤波器和一个决策电路组成。以下是示意图。

FSK 信号输入提供给两个带有本地振荡器电路的混频器。这两个混频器连接到两个带通滤波器。这些组合充当解调器，决策电路选择哪个输出更可能并从任何一个检测器中选择它。这两个信号具有最小频率间隔。

对于这两个解调器，它们各自的带宽取决于它们的比特率。这种同步解调器比异步解调器稍微复杂一些。
