幅移键控

幅移键控 (ASK) 是一种幅度调制，以信号幅度变化的形式表示二进制数据。

任何调制信号都有高频载波。二进制信号在 ASK 调制时，对于低输入给出零值，而对于高输入给出载波输出。

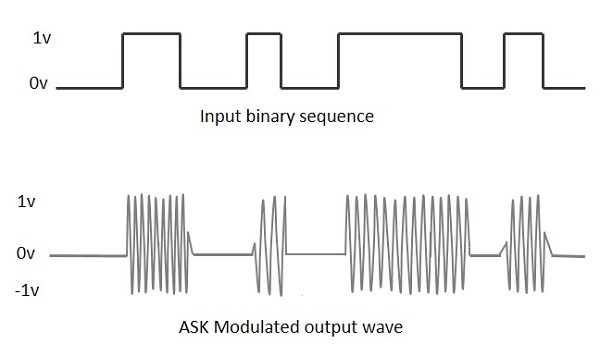

下图表示 ASK 调制波形及其输入。

要找到获得此 ASK 调制波的过程，让我们了解 ASK 调制器的工作原理。

ASK 调制器

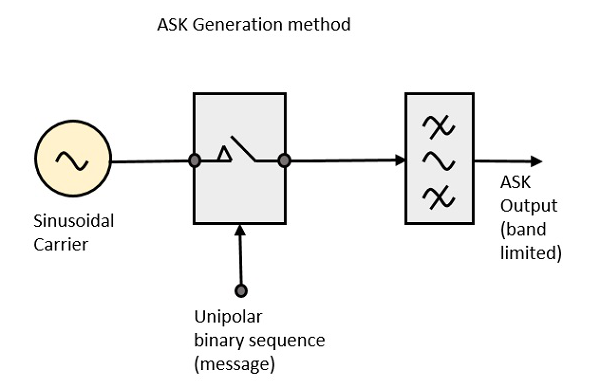

ASK 调制器框图包括载波信号发生器、来自消息信号的二进制序列和带限滤波器。以下是 ASK 调制器的框图。

载波发生器发送连续高频载波。消息信号的二进制序列使单极输入为高或低。高信号关闭开关，允许载波。因此，输出将是高输入时的载波信号。当输入较低时，开关打开，不允许出现电压。因此，输出将为低。

带限滤波器根据带限滤波器或脉冲整形滤波器的幅度和相位特性对脉冲进行整形。

ASK 解调技术有两种类型。它们是 −

当发射器的时钟频率与接收器的时钟频率匹配时，它被称为 同步方法，因为频率是同步的。否则，它被称为异步。

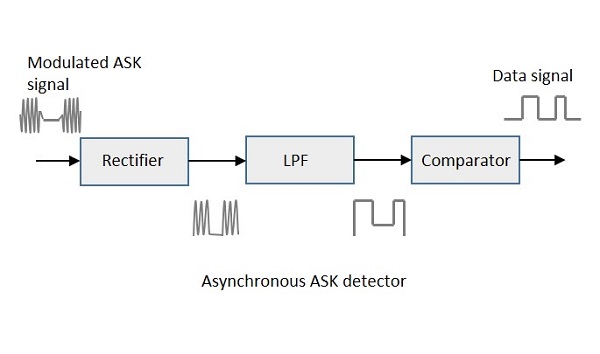

异步 ASK 检测器由半波整流器、低通滤波器和比较器组成。以下是其框图。

调制后的 ASK 信号被提供给半波整流器，该整流器提供正半输出。低通滤波器抑制较高频率并提供包络检测输出，比较器从该输出提供数字输出。

同步 ASK 检测器由平方律检测器、低通滤波器、比较器和电压限制器组成。以下是其框图。

ASK 调制输入信号提供给平方律检测器。平方律检测器的输出电压与幅度调制输入电压的平方成正比。低通滤波器将较高频率最小化。比较器和电压限制器有助于获得干净的数字输出。
