如何使用 Matplotlib 在 Python 中可视化稀疏矩阵?
稀疏矩阵是一种特殊类型的矩阵，主要包含零值。这些矩阵通常出现在图论、机器学习和网络分析等应用中。可视化稀疏矩阵可以提供有关非零值分布和模式的宝贵见解。在本文中，我们将了解如何使用流行的数据可视化库 Matplotlib 在 Python 中可视化稀疏矩阵。
了解稀疏矩阵
稀疏矩阵是大多数元素为零的矩阵。如果所有零都明确表示，这些矩阵通常很大且存储在内存中效率低下。稀疏矩阵使用特殊的数据结构，仅存储非零元素及其对应的索引，从而节省内存。
Python 提供了几个用于处理稀疏矩阵的库，例如 SciPy 的稀疏模块。在本文中，我们将重点介绍如何使用 Matplotlib 库可视化稀疏矩阵，该库提供了多种绘图功能。
先决条件
要遵循本文中的示例，您需要在系统上安装 Python，以及 Matplotlib 和 SciPy 库。您可以使用 pip 包管理器安装 Matplotlib 和 SciPy，方法是在终端中执行以下命令:
pip install matplotlib pip install scipy
稀疏矩阵示例
我们将在本文的示例中使用的示例稀疏矩阵在下面的代码中创建:
在下面的示例中，我们使用压缩稀疏行 (CSR) 格式创建了一个 3x3 稀疏矩阵。数据数组包含非零值，而行和列数组指定每个值的行和列索引。使用 SciPy 的 sparse 模块中的 csr_matrix 函数来构造稀疏矩阵对象。
import numpy as np from scipy.sparse import csr_matrix # 创建示例稀疏矩阵 data = np.array([1, 2, 3, 4, 5, 6]) row = np.array([0, 0, 1, 1, 2, 2]) col = np.array([1, 2, 0, 2, 0, 1]) sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3)) print(sparse_matrix)
输出
(0, 1) 1 (0, 2) 2 (1, 0) 3 (1, 2) 4 (2, 0) 5 (2, 1) 6
使用 Matplotlib 可视化稀疏矩阵
要可视化稀疏矩阵，我们可以使用 Matplotlib 的绘图函数，例如 imshow，它将数组显示为图像。但是，由于稀疏矩阵仅包含少量非零值，因此有效地表示零值至关重要。Matplotlib 提供了多种选项来实现这一点，包括颜色图、标记和自定义。
我们可以使用 matplotlib 创建的不同类型的可视化是:

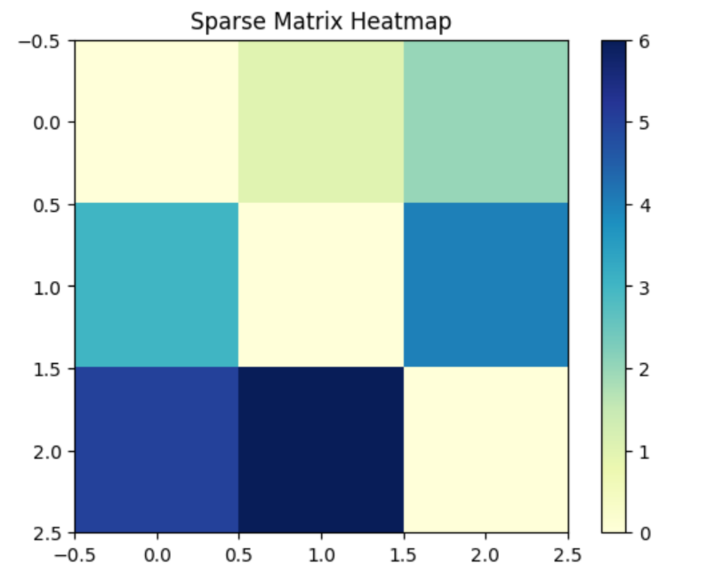

热图可视化:热图是一种常用的矩阵可视化技术，其中每个单元格的颜色代表相应的值。要创建稀疏矩阵的热图，我们可以使用 Matplotlib 中的 imshow 函数。
示例
在下面的示例中，我们使用 toarray 方法将稀疏矩阵转换为密集表示，并将其传递给 imshow。cmap 参数指定用于表示值的颜色图。我们添加了一个颜色条和一个标题来提供额外的信息和上下文。
import matplotlib.pyplot as plt
import numpy as np
from scipy.sparse import csr_matrix
# 创建示例稀疏矩阵
data = np.array([1, 2, 3, 4, 5, 6])
row = np.array([0, 0, 1, 1, 2, 2])
col = np.array([1, 2, 0, 2, 0, 1])
sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3))
# 创建稀疏矩阵的热图
plt.imshow(sparse_matrix.toarray(), cmap='YlGnBu')
plt.colorbar()
plt.title('Sparse Matrix Heatmap')
plt.show()
输出

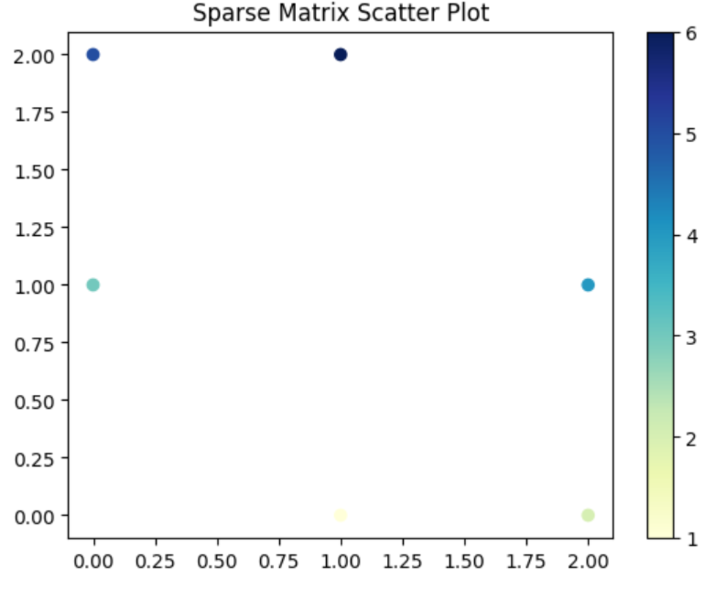

散点图可视化:在某些情况下，散点图可能是一种更合适的可视化方法，尤其是在处理极其稀疏的矩阵时。散点图将每个非零值表示为笛卡尔坐标系中的一个点。我们可以使用 Matplotlib 中的散点函数来创建散点图。
示例
在下面的示例中，我们使用稀疏矩阵的 nonzero 方法来检索非零值的行和列索引。数据属性返回相应的非零值。然后我们使用散点函数，其中 x 和 y 坐标分别由列和行索引表示，c 参数根据非零值设置每个点的颜色。
# 获取稀疏矩阵的非零索引和值
nonzero_indices = sparse_matrix.nonzero()
nonzero_values = sparse_matrix.data
# 创建稀疏矩阵的散点图
plt.scatter(nonzero_indices[1], nonzero_indices[0], c=nonzero_values, cmap='YlGnBu')
plt.colorbar()
plt.title('稀疏矩阵散点图')
plt.show()
输出
网络图可视化:稀疏矩阵通常用于表示实体之间的关系或连接。在这种情况下，将稀疏矩阵可视化为网络图可以提供有价值的见解。我们可以结合使用 NetworkX 库和 Matplotlib 来创建网络图可视化。
示例
在下面的示例中，我们首先使用 toarray 方法将稀疏矩阵转换为密集矩阵。然后，我们使用 nx.from_numpy_array 创建一个图，它接受密集矩阵作为输入。最后，我们像以前一样使用 nx.draw 函数可视化图形。
import networkx as nx
# 从稀疏矩阵创建图形
graph = nx.from_scipy_sparse_matrix(sparse_matrix)
# 创建网络图形可视化
plt.figure(figsize=(6, 6))
nx.draw(graph, with_labels=True, node_color='lightblue', node_size=800, edge_color='gray', width=1, font_size=10)
plt.title('稀疏矩阵网络图形')
plt.show()
输出
结论
在此文章中，我们讨论了如何在 Python 中以不同类型的可视化方式可视化稀疏矩阵。我们介绍了三种不同的可视化技术:热图、散点图和网络图。通过利用这些技术，您可以有效地分析和传达稀疏矩阵内的复杂关系。Matplotlib 的灵活性和自定义选项使您能够为稀疏矩阵创建视觉上吸引人且信息丰富的可视化，从而帮助进行数据分析和决策过程。
