VSB 调制

在 SSB 调制的情况下，当边带通过滤波器时，带通滤波器在实际中可能无法完美工作。结果，一些信息可能会丢失。

因此，为了避免这种损失，选择了一种技术，它是 DSB-SC 和 SSB 之间的折衷，称为 残留边带 (VSB) 技术。单词 vestige 的意思是"一部分"，这个名字就是由此而来的。

残留边带

传输不需要两个边带，因为这是一种浪费。但如果传输单个频带，则会导致信息丢失。因此，这项技术得到了发展。

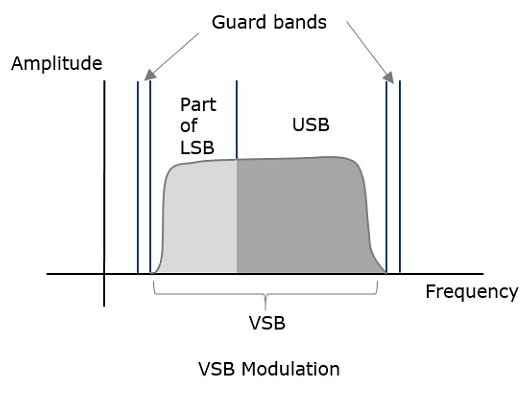

残留边带调制或VSB 调制是将称为残留的信号的一部分与一个边带一起进行调制的过程。VSB 信号可以如下图所示绘制。

除了上边带外，下边带的一部分也在这种技术中传输。为了避免干扰，在 VSB 的两侧铺设了一个非常小的保护带。 VSB 调制主要用于电视传输。

传输带宽

VSB 调制波的传输带宽表示为 −

$$B=( f_{m}+ f_{v}) Hz$$

其中，

f_m = 消息带宽

f_v = 残留边带宽度

VSB 调制 - 优势

以下是 VSB −

• 效率高。

• 减少带宽。

• 滤波器设计简单因为不需要高精度。

• 可以毫无困难地传输低频分量。

• 具有良好的相位特性。

VSB 调制 - 缺点

以下是 VSB 的缺点 −

• 与 SSB 相比，带宽更大。

• 解调很复杂。

VSB 调制 - 应用

VSB 最突出和标准的应用是传输电视信号。此外，考虑到带宽使用情况，这是最方便和最有效的技术。
