分析信号

要分析信号，必须对其进行表示。通信系统中的这种表示有两种类型 −

• 频域表示，和
• 时域表示。

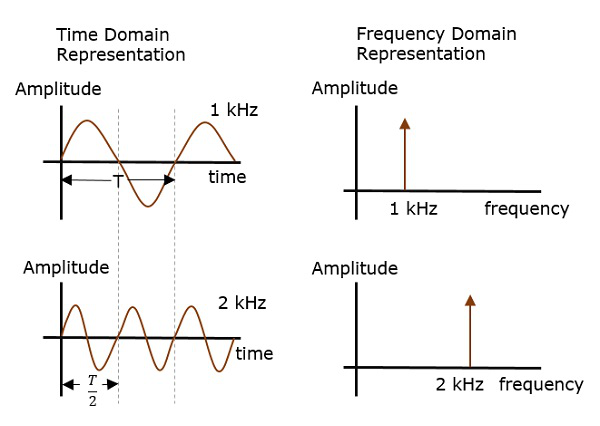

考虑两个频率分别为 1 kHz 和 2 kHz 的信号。它们都以时域和频域表示，如下图所示。

时域分析给出信号在特定时间段内的行为。在频域中，信号被分析为关于频率的数学函数。

在进行信号处理（例如滤波、放大和混合）时，需要频域表示。

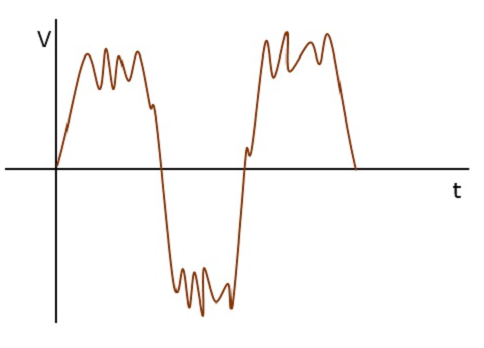

例如，如果考虑以下信号，则可以理解其中存在噪声。

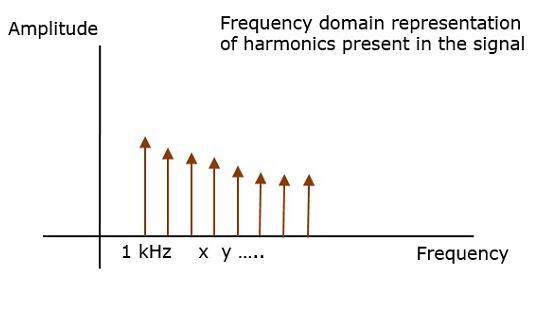

原始信号的频率可能是 1 kHz，但破坏该信号的某些频率的噪声是未知的。但是，当使用频谱分析仪在频域中表示相同的信号时，它会被绘制成下图所示的样子。

在这里，我们可以观察到一些谐波，它们代表了引入原始信号的噪声。因此，信号表示有助于分析信号。

频域分析有助于创建所需的波形。例如，计算机中的二进制位模式、CRO 中的李萨如模式等。时域分析有助于理解此类位模式。
