边带调制

在幅度调制或相位调制过程中，调制波由载波和两个边带组成。调制信号在除载波频率外的整个频带中都具有信息。

边带

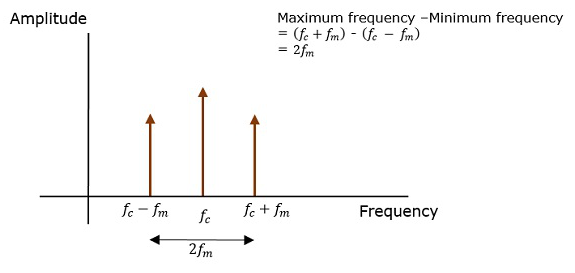

边带是包含功率的频带，是载波频率的较低频率和较高频率。两个边带都包含相同的信息。下图显示了幅度调制波在频域中的表示。

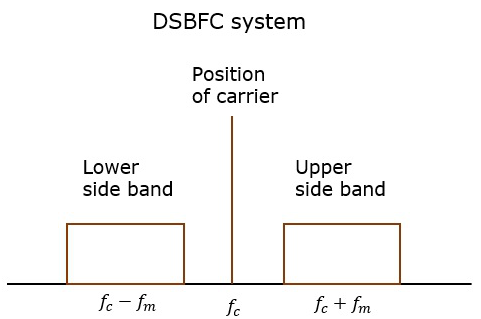

图像中的两个边带都包含相同的信息。这种包含载波和两个边带的信号的传输可称为双边带全载波系统，或简称为DSB-FC。其绘制如下图所示。

但是，这种传输效率低下。三分之二的功率被浪费在不携带任何信息的载波上。

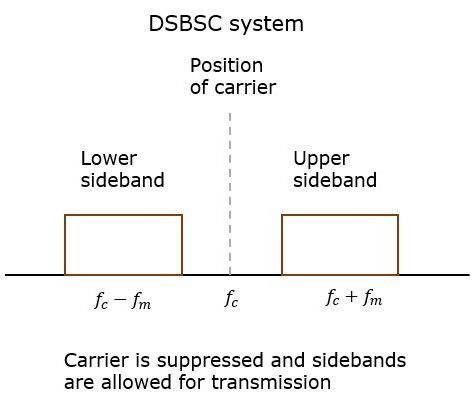

如果抑制此载波并将节省的功率分配给两个边带，则此过程称为双边带抑制载波系统，或简称为DSBSC。如下图所示绘制。

现在，我们明白了，既然两个边带携带了两次相同的信息，为什么我们不能抑制一个边带呢？是的，这是可能的。

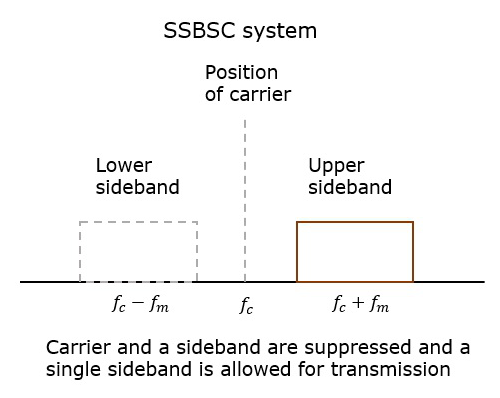

抑制其中一个边带以及载波并传输单个边带的过程称为单边带抑制载波系统，或简称为SSB-SC或SSB。如下图所示绘制。

此 SSB-SC 或 SSB 系统传输单个边带，具有高功率，因为​​分配给载波和另一个边带的功率都用于传输此单边带 (SSB)。

因此，使用此 SSB 技术进行的调制称为SSB 调制。

边带调制 - 优点

SSB 调制的优点是 −

• 占用的带宽或频谱空间小于 AM 和 DSB 信号。

• 传输更多信号允许。

• 节省电力。

• 可以传输高功率信号。

• 噪音较少。

• 信号衰落不太可能发生。

边带调制 - 缺点

SSB 调制的缺点是 −

• SSB 信号的生成和检测是一个复杂的过程。

• 除非 SSB 发射器和接收器具有出色的频率稳定性，否则信号质量会受到影响。

边带调制 - 应用

SSB 调制的应用包括 −

• 用于节能要求和低带宽要求。

• 用于陆地、空中和海上移动通信。

• 用于点对点通信。

• 用于无线电通信。

• 用于电视、遥测和雷达通信。

• 用于军事通信，例如业余无线电等。
