电子电路 - 电源
本章为另一部分二极管电路提供了全新的开始。本章介绍了我们日常生活中遇到的电源电路。任何电子设备都由一个电源单元组成，该电源单元为该电子设备的各个部分提供所需的交流或直流电源。
电源需求
电子设备中有许多小部分，例如计算机、电视、阴极射线示波器等，但所有这些部分都不需要我们获得的 230V 交流电源。
相反，一个或多个部分可能需要 12v 直流电，而其他一些部分可能需要 30v 直流电。为了提供所需的直流电压，必须将输入的 230v 交流电转换为纯直流电才能使用。 电源单元具有相同的用途。

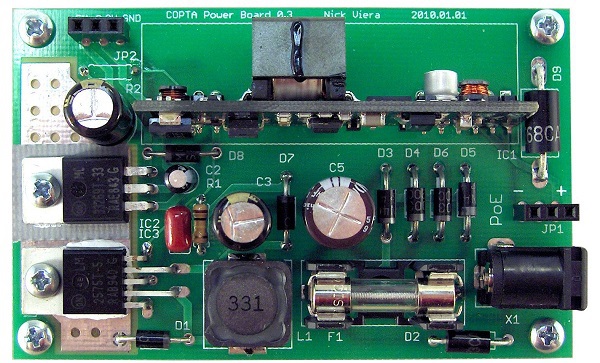

一个实用的电源单元如下图所示。
现在让我们来看看组成电源单元的不同部件。
电源的部件
一个典型的电源单元由以下部件组成。
变压器 − 用于降压 230v 交流电源的输入变压器。
整流器 − 用于将信号中的交流分量转换为直流分量的整流电路。
平滑 −滤波电路，用于平滑整流输出中存在的变化。
稳压器 − 电压调节器电路，用于将电压控制到所需的输出水平。
负载 − 使用来自稳压输出的纯直流输出的负载。
电源单元框图

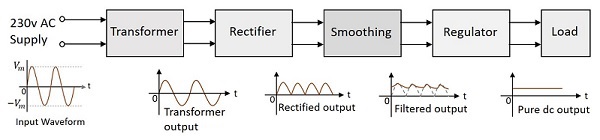

稳压电源单元的框图如下所示。
从上图可以看出，变压器存在于初始阶段。虽然我们已经在 BASIC ELECTRONICS 教程中学习过有关变压器的概念，但让我们先来了解一下。
变压器
变压器有一个初级线圈，用于接收输入，还有一个次级线圈，用于收集输出。这两个线圈都缠绕在磁芯材料上。通常，绝缘体构成变压器的磁芯。

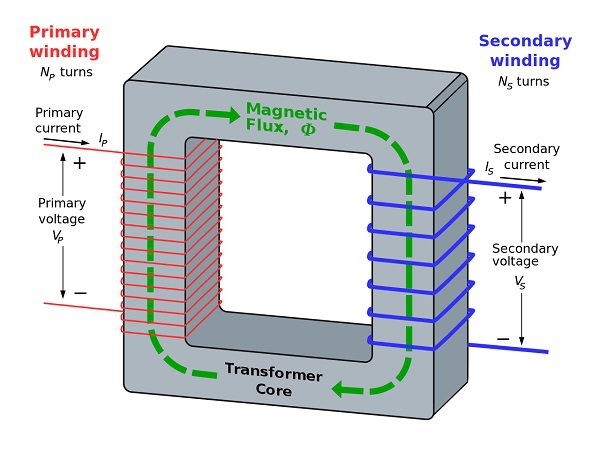

下图显示了一个实用的变压器。
从上图可以看出，一些符号是通用的。它们如下 −
$N_{p}$ = 初级绕组的匝数
$N_{s}$ = 次级绕组的匝数
$I_{p}$ = 变压器初级绕组中的电流
$I_{s}$ = 变压器次级绕组中的电流
$V_{p}$ = 变压器初级绕组两端的电压
$V_{s}$ = 变压器次级绕组两端的电压
$\phi$ = 变压器铁芯周围的磁通量
电路中的变压器
下图显示了变压器在电路中的表示方式。下图还表示了变压器的初级绕组、次级绕组和铁芯。
因此，当变压器连接到电路中时，输入电源会提供给初级线圈，这样它就会通过该电源产生变化的磁通量，并且该磁通量会被感应到变压器的次级线圈中，从而产生变化磁通量的变化 EMF。由于磁通量会变化，为了将 EMF 从初级转移到次级，变压器总是使用交流电 AC 工作。
根据次级绕组的匝数，变压器可分为升压变压器或降压变压器。
升压变压器
当次级绕组的匝数多于初级绕组时，变压器被称为升压变压器。此处感应的 EMF 大于输入信号。

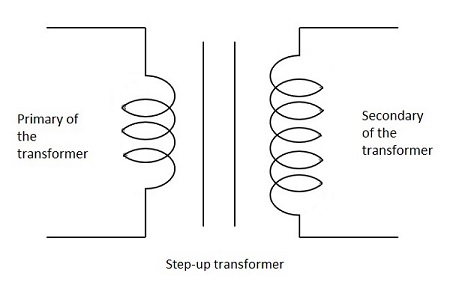

下图显示了升压变压器的符号。
降压变压器
当次级绕组的匝数少于初级绕组时，变压器被称为降压变压器。此处感应的 EMF 小于输入信号。

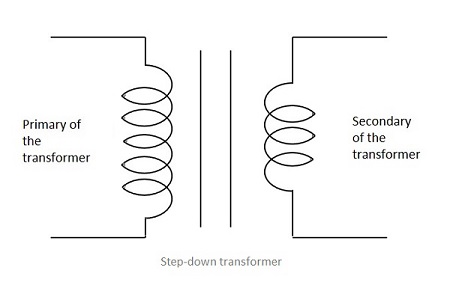

下图显示了降压变压器的符号。
在我们的电源电路中，我们使用降压变压器，因为我们需要将交流电转换为直流电。该降压变压器的输出功率会较小，这将作为下一部分（称为整流器）的输入。我们将在下一章讨论整流器。
