电子电路 - 简介
在电子学中，我们有不同的组件用于不同的目的。根据应用，有各种元素用于多种类型的电路。
电子元件
类似于构成墙壁的砖块，元件是电路的基本砖块。组件是一种基本元素，有助于将想法发展为电路以供执行。

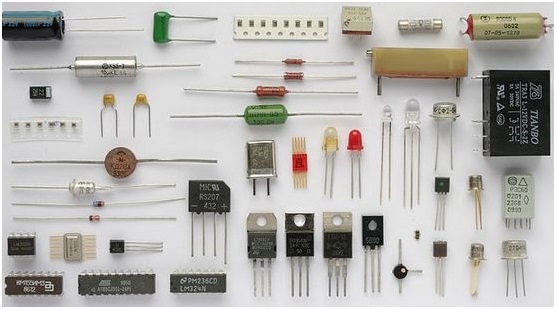

每个组件都有一些基本属性，组件的行为也与之相符。这取决于开发人员的座右铭，是否将它们用于构建预期的电路。下图显示了用于不同电子电路的几个电子元件示例。
为了收集一个想法，让我们看看组件的类型。它们可以是有源元件或无源元件。
有源元件
有源元件是在提供一些外部能量后进行传导的元件。
有源元件以电压或电流的形式产生能量。
示例 − 二极管、晶体管、变压器等。
无源元件
无源元件是一旦连接即可开始运行的元件。其运行不需要外部能量。
无源元件以电压或电流的形式存储和维持能量。
示例 −电阻器、电容器、电感器等。
我们还有另一种分类，即线性和非线性元件。
线性元件
线性元件或元件是电流和电压之间具有线性关系的元件。
线性元件的参数不会随着电流和电压而改变。
示例 −二极管、晶体管、变压器等。
非线性元件
非线性元件或元件是指电流和电压之间存在非线性关系的元件。
非线性元件的参数会根据电流和电压而变化。
示例 − 电阻器、电容器、电感器等。
这些元件用于各种目的，它们可以共同执行其设计目的。这种不同元件的组合称为电路。
电子电路
一定数量的元件以特定方式连接在一起，形成电路。电路是不同元件的网络。电路有多种类型。

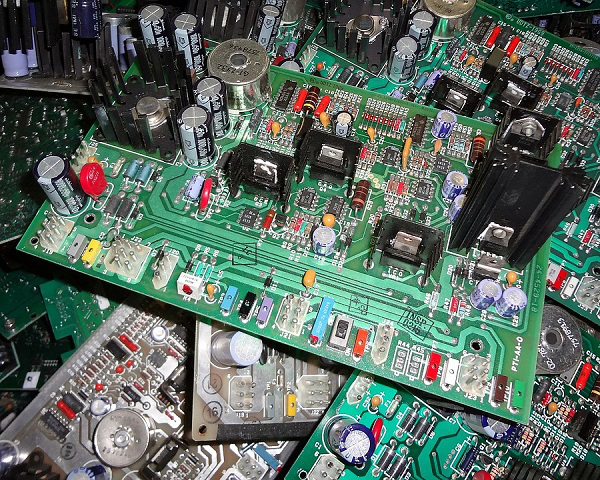

下图显示了不同类型的电子电路。它显示了印刷电路板，即一组连接在电路板上的电子电路。
电子电路可以根据其操作、连接、结构等分为不同的类别。让我们进一步讨论电子电路的类型。
有源电路
使用有源元件构建的电路称为有源电路。
它通常包含一个电源，电路从该电源中提取更多功率并将其输送到负载。
额外的功率被添加到输出，因此输出功率始终大于施加的输入功率。
功率增益将始终大于 1。
无源电路
使用无源元件构建的电路称为无源电路。
即使它包含电源，电路也不会提取任何功率。
额外的功率不会添加到输出，因此输出功率始终小于输入功率应用。
功率增益将始终小于 1。
电子电路也可以分为模拟、数字或混合。
模拟电路
模拟电路可以是其中具有线性元件的电路。因此，它是线性电路。
模拟电路具有连续电压范围的模拟信号输入。
数字电路
数字电路可以是其中具有非线性元件的电路。因此，它是一种非线性电路。
它只能处理数字信号。
数字电路具有离散值的数字信号输入。
混合信号电路
混合信号电路可以是同时具有线性和非线性元件的电路。因此，它被称为混合信号电路。
这些电路由模拟电路以及用于处理输入的微处理器组成。
根据连接类型，电路可分为串联电路或并联电路。串联电路是串联连接的电路，而并联电路是其元件并联连接的电路。
现在我们对电子元件有了基本的了解，让我们继续讨论它们的用途，这将有助于我们为不同的应用构建更好的电路。无论电子电路的用途是什么（处理、发送、接收、分析），该过程都是以信号的形式进行的。在下一章中，我们将讨论电子电路中存在的信号和信号类型。
