Spring Boot JPA - 架构

Java Persistence API 是将业务实体存储为关系实体的来源。它展示了如何将 PLAIN OLD JAVA OBJECT (POJO) 定义为实体以及如何管理具有关系的实体。

类级架构

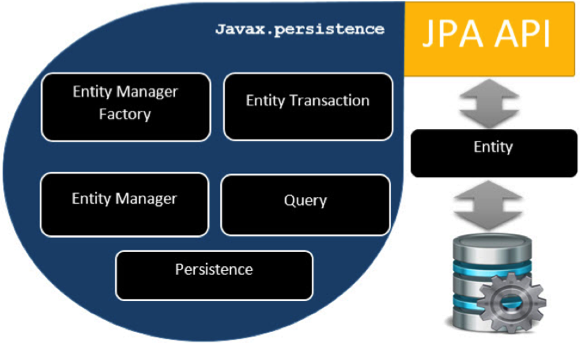

下图显示了 JPA 的类级架构。它展示了 JPA 的核心类和接口。

下表描述了上述架构中显示的每个单元。

序号	单位和说明
1	EntityManagerFactory 这是 EntityManager 的工厂类。它创建和管理多个 EntityManager 实例。
2	EntityManager 它是一个接口，它管理对象的持久化操作。它就像 Query 实例的工厂一样工作。
3	Entity 实体是持久性对象，作为记录存储在数据库中。
4	EntityTransaction 它与EntityManager 是一对一的关系。对于每个 EntityManager，操作由 EntityTransaction 类维护。
5	Persistence 此类包含获取 EntityManagerFactory 实例的静态方法。
6	Query 该接口由每个 JPA 供应商实现，以获取满足条件的关系对象。

上述类和接口用于将实体作为记录存储到数据库中。它们通过减少编写将数据存储到数据库的代码的工作来帮助程序员，以便他们可以专注于更重要的活动，例如编写将类映射到数据库表的代码。

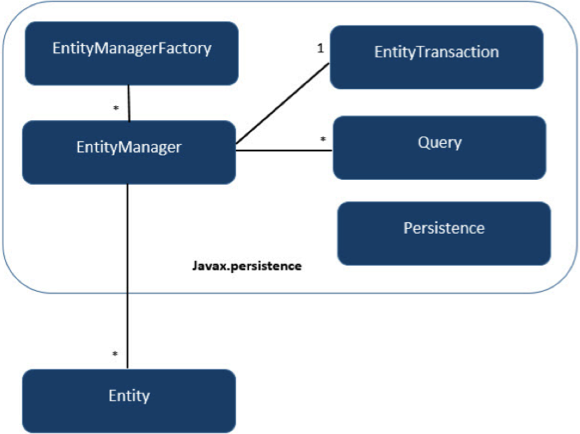

在上述架构中，类和接口之间的关系属于 javax.persistence 包。下图显示了它们之间的关系。

EntityManagerFactory 和 EntityManager 之间的关系是一对多。它是 EntityManager 实例的工厂类。
EntityManager 和 EntityTransaction 之间的关系是一对一的。对于每个 EntityManager 操作，都有一个 EntityTransaction 实例。
EntityManager 和 Query 之间的关系是一对多。使用一个 EntityManager 实例可以执行许多查询。
EntityManager 和 Entity 之间的关系是一对多。一个 EntityManager 实例可以管理多个实体。
