半导体器件 - 实用运算放大器
反相放大器
下图显示了一个反相放大器。输入信号被放大和反相。这是最广泛使用的恒定增益放大器电路。
Vo = -Rf.Vin /R1
电压增益 A = (-Rf /R1)
非反相放大器
下图显示了一个运算放大器电路，它用作非反相放大器或恒定增益乘法器，具有更好的频率稳定性。
输入信号被放大，但未反相。
输出 Vo = [(R1 + Rf) / R1] V1
电压增益 A = (R1 + Rf) / R1
反相求和放大器

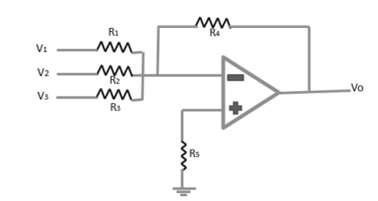

下图显示了一个反相求和放大器。它是运算放大器中最常用的电路。该电路显示了一个三输入求和放大器，它提供了一种代数求和三个电压的方法，每个电压乘以一个恒定增益因子。输出电压表示为，
Vo = [(-R4 / R1) V1][(-R4 / R2) V2][(-R4 / R3) V3]
Vo = -R4(V1 / R1 + V2 / R2 + V3 / R3)
如果，R1 = R2 = R3 = R4 = R & Rs = R/3
Vo = -(V1 + V2 + V3)
