半导体器件 - 结二极管

由 P 和 N 材料制成的晶体结构通常称为结二极管。它通常被视为双端器件。如下图所示，一个端子连接到 P 型材料，另一个端子连接到 N 型材料。

这些材料连接的公共键合点称为结。结二极管允许电流载体在一个方向上流动，并阻碍电流在反向流动。

下图显示了结二极管的晶体结构。看看 P 型和 N 型材料相对于结的位置。晶体的结构从一端到另一端是连续的。结仅充当分离点，代表一种材料的末端和另一种材料的起点。这样的结构使得电子能够在整个结构中彻底移动。

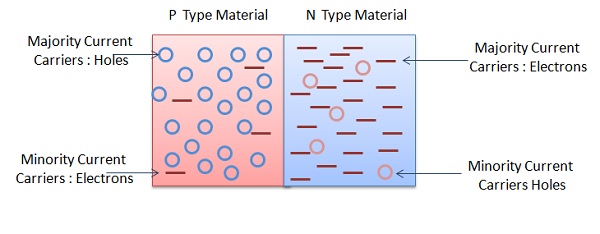

下图显示了半导体物质的两部分在形成 P-N 结之前的状态。根据规定，材料的每一部分都有多数和少数载流子。

每种材料中显示的载流子符号的数量表示少数或多数功能。我们知道，在 N 型材料中，电子是多数载流子，而空穴是少数载流子。在 P 型材料中，空穴是多数载流子，而电子是少数。
