半导体器件 - 双极晶体管

双极晶体管主要由两层相反类型的半导体材料组成，背对背连接。添加到硅或锗中的杂质类型决定了其形成时的极性。

NPN 晶体管

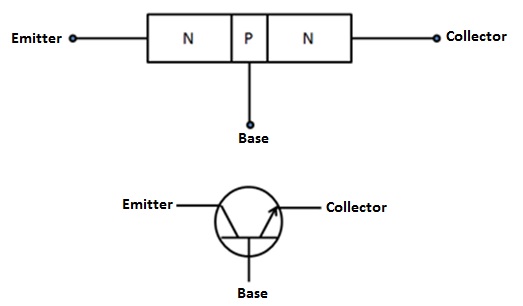

NPN 晶体管由两个 N 型材料组成，中间由一层薄薄的 P 型半导体材料隔开。NPN 晶体管的晶体结构和示意图如上图所示。

每种材料都有三根引线，分别称为发射极、基极和集电极。在符号中，当发射极的箭头从基极向外指向时，表示该器件为 NPN 类型。

PNP 晶体管

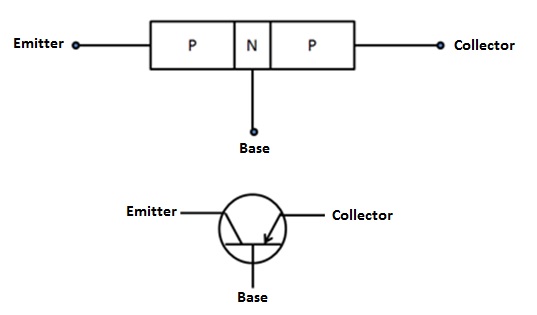

PNP 晶体管由两个 P 型材料组成，中间由一层薄薄的 N 型半导体材料隔开。PNP 晶体管的晶体结构和示意图如下所示。

在符号中，当发射极的箭头从基极向内指向时，表示该器件为 PNP 类型。
