微控制器 - 8051 引脚说明

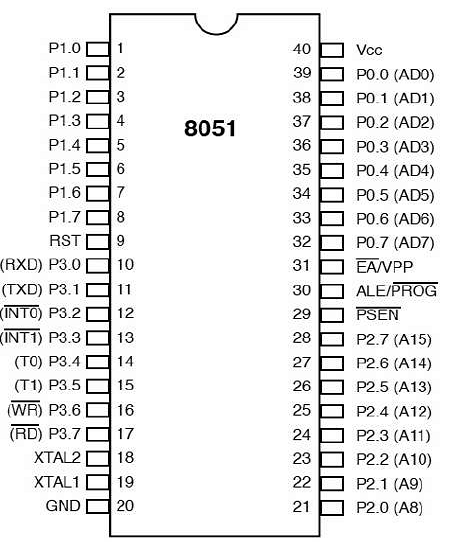

8051 微控制器的引脚图如下所示 −

• 引脚 1 至 8 − 这些引脚称为端口 1。此端口不提供任何其他功能。它是内部上拉的双向 I/O 端口。

• 引脚 9 − 它是一个 RESET 引脚，用于将微控制器重置为其初始值。

• 引脚 10 至 17 −这些引脚称为端口 3。此端口提供一些功能，如中断、定时器输入、控制信号、串行通信信号 RxD 和 TxD 等。

• 引脚 18 和 19 − 这些引脚用于连接外部晶振以获取系统时钟。

• 引脚 20 − 此引脚为电路提供电源。

• 引脚 21 至 28 − 这些引脚称为端口 2。它用作 I/O 端口。高阶地址总线信号也使用此端口进行复用。

• 引脚 29 − 这是 PSEN 引脚，代表程序存储启用。它用于从外部程序存储器读取信号。

• 引脚 30 − 这是 EA 引脚，代表外部访问输入。它用于启用/禁用外部存储器接口。

• 引脚 31 − 这是 ALE 引脚，代表地址锁存启用。它用于对端口的地址数据信号进行解复用。

• 引脚 32 至 39 − 这些引脚称为端口 0。它用作 I/O 端口。低阶地址和数据总线信号使用此端口进行复用。

• 引脚 40 − 此引脚用于为电路提供电源。
