微控制器 - 8051 架构

8051 微控制器由英特尔于 1981 年设计。它是一种 8 位微控制器。它采用 40 针 DIP（双列直插式封装）、4kb ROM 存储器和 128 字节 RAM 存储器以及 2 个 16 位定时器。它由四个并行 8 位端口组成，这些端口可根据需要进行编程和寻址。微控制器中集成了一个片上晶体振荡器，晶体频率为 12 MHz。

现在让我们讨论 8051 微控制器的架构。

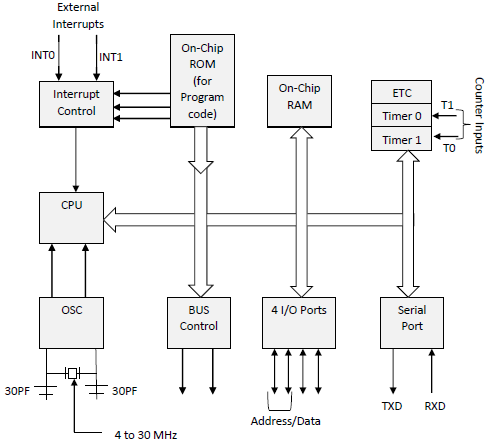

在下图中，系统总线将所有支持设备连接到 CPU。系统总线由 8 位数据总线、16 位地址总线和总线控制信号组成。所有其他设备（如程序存储器、端口、数据存储器、串行接口、中断控制、计时器和 CPU）都通过系统总线连接在一起。
