MATLAB 插值中的上采样后滤波
在插值中,上采样后的滤波是避免滤波信号混叠和重构的重要步骤。在 MATLAB 中,有各种内置函数可用于在插值中执行上采样后的滤波。
在讨论上采样后的滤波过程之前,让我们先了解一下插值中的滤波和上采样。
插值中的上采样和滤波是什么?
在插值中,上采样和滤波是用于增加信号中样本数量的两个关键过程。
上采样是在信号的现有样本之间添加零的过程。它会增加采样率或减少信号的波长。当需要将信号的采样率与处理系统相匹配时,此过程起着至关重要的作用。
当对信号进行上采样时,它会增加一些不需要的频率并通过插入零来产生间隙。因此,为了重建连续且更平滑的信号,去除这些不需要的频率非常重要。使用滤波器从信号中去除不需要的频率的过程称为滤波。
上采样和滤波的组合过程称为插值。
这就是插值中的上采样和滤波。现在让我们讨论如何使用 MATLAB 在插值中执行上采样后的滤波。
在 MATLAB 中执行插值中的上采样后的滤波
在 MATLAB 中,我们有两个内置函数,分别名为"interp"和"filter",用于执行上采样和滤波。
语法
upsampled_signal = interp(signal, upsample_factor); filtered_signal = filter(Filter, 1, upsampled_signal);
下面介绍 MATLAB 插值中上采样后滤波的分步过程。
步骤 (1) - 加载或生成输入信号。
步骤 (2) - 使用"interp"函数对信号进行上采样。
步骤 (3) - 设计一个滤波器来滤波上采样信号。
步骤 (4) - 使用"filter"函数应用滤波器对上采样信号进行滤波。
步骤 (5) - 显示结果。
因此,在 MATLAB 中,插值中上采样后的滤波是一个简单的过程。
示例
让我们通过一个例子来了解这些步骤在 MATLAB 编程中的实现。
% 插值中上采样后滤波的 MATLAB 代码 % 生成随机信号 signal = randn(1, 50); % 对信号进行上采样 upsampled_signal = interp(signal, 2); % 根据需要调整上采样因子 % 设计低通滤波器 LPF = fir1(40, 0.3); % 对上采样信号进行滤波 filtered_signal = filter(LPF, 1, upsampled_signal); % 绘制原始信号、上采样信号和滤波信号 subplot(3,1,1); plot(signal, 'r'); title('Original Signal'); subplot(3,1,2); stem(upsampled_signal, 'b'); title('Upsampled Signal'); subplot(3,1,3); plot(filtered_signal, 'g'); title('Filtered Signal');

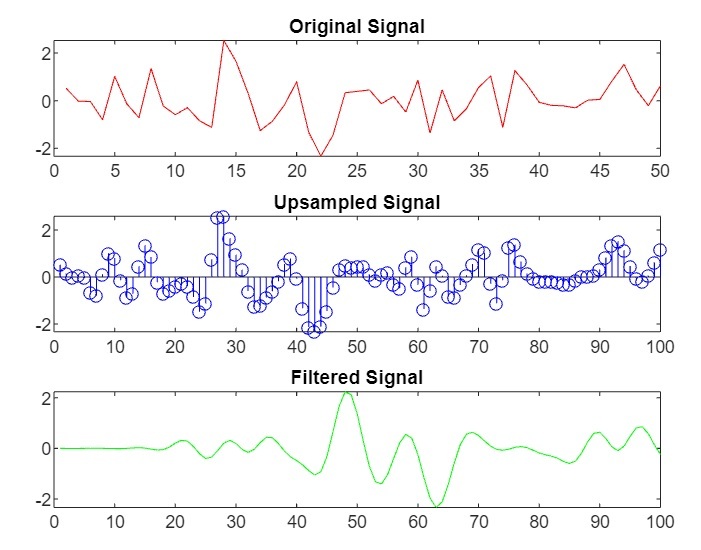

输出
运行此代码时,将产生以下输出 −

结论
这就是 MATLAB 插值中上采样后滤波的全部内容。在本教程中,我解释了使用 MATLAB 进行插值中上采样后滤波的步骤。
总之,上采样后的滤波是插值中的关键步骤,因为它可以消除上采样期间在原始信号中引入的不需要的频率分量。它主要用于在上采样后重建更平滑的信号。本文实例讲述了在MATLAB编程中实现上采样后滤波的具体步骤。
