哈特利振荡器
一种非常流行的本地振荡器电路，主要用于无线电接收器，即哈特利振荡器电路。哈特利振荡器的结构细节和操作如下所述。
结构

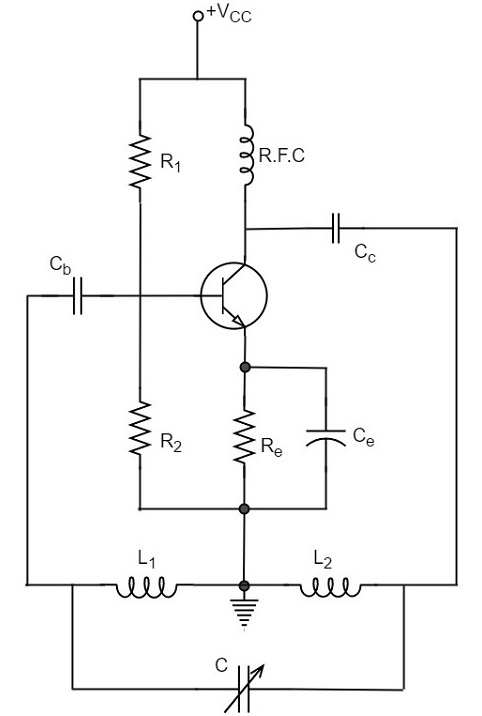

在下面显示的哈特利振荡器电路图中，电阻器 R1、R2 和 Re 为电路提供必要的偏置条件。电容器 Ce 提供交流接地，从而提供任何信号衰减。这还提供温度稳定性。
电容器 Cc 和 Cb 用于阻止直流并提供交流路径。射频扼流圈 (R.F.C) 对高频电流具有极高的阻抗，这意味着它对直流短路，对交流开路。因此，它为集电极提供直流负载，并将交流电流挡在直流电源之外
谐振电路
频率确定网络是一个并联谐振电路，由电感器 L1 和 L2 以及可变电容器 C 组成。L1 和 L2 的连接处接地。线圈 L1 的一端通过 Cc 连接到基极，另一端通过 Ce 连接到发射极。因此，L2 位于输出电路中。线圈 L1 和 L2 均电感耦合，共同构成 自耦变压器。
以下电路图显示了 Hartley 振荡器的布置。该电路中的储能电路采用 并联供电。它也可以是 串联供电。
操作
当集电极供电时，在振荡或储能电路中会产生瞬态电流。储能电路中的振荡电流产生交流电。 L1 两端的电压。
由 L1 和 L2 电感耦合制成的 自耦变压器 有助于确定频率并建立反馈。由于 CE 配置的晶体管提供 180o 相移，变压器提供另一个 180o 相移，这使得输入和输出电压之间产生 360o 相移。
这使反馈为正，这对于振荡条件至关重要。当 环路增益 |βA|放大器的电感大于 1，电路中振荡得以维持。
频率
Hartley 振荡器的频率公式为
$$f = \frac{1}{2 \pi \sqrt{L_T C}}$$
$$L_T = L_1 + L_2 + 2M$$
这里，LT 是总累积耦合电感；L1 和 L2 分别表示第 1 个和第 2 个线圈的电感； M 表示互感。
互感 是在考虑两个绕组时计算的。
优点
Hartley 振荡器的优点是
可以使用单个线圈作为自耦变压器，而不是使用大型变压器。
可以使用可变电容器或可变电感器来改变频率。
较少数量的组件就足够了。
输出的幅度在固定频率范围内保持恒定。
缺点
Hartley 振荡器的缺点是
- 它不能是低频振荡器。
- 存在谐波失真。
应用
Hartley 振荡器的应用包括
- 用于产生所需频率的正弦波。
- 主要用作无线电接收器中的本地振荡器。
- 也用作射频振荡器。
