克拉普振荡器

另一种振荡器是克拉普振荡器，它是科尔皮兹振荡器的高级版本。该电路的设计对科尔皮兹振荡器进行了一些更改。

该电路与科尔皮兹振荡器只有一个不同之处；它包含一个与电感串联的附加电容器（C₃）。增加电容器 (C₃) 可提高频率稳定性，并消除晶体管参数和杂散电容的影响。

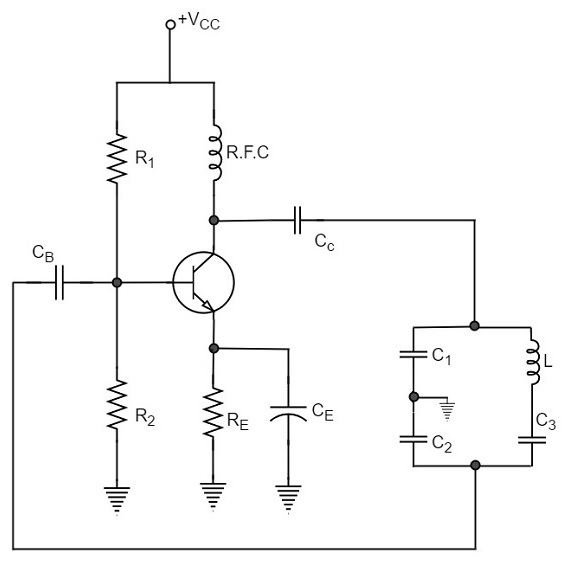

以下电路图显示了晶体管 Clapp 振荡器的布置。

Clapp 振荡器电路的运行方式与 Colpitts 振荡器相同。振荡器的频率由以下关系给出，

$$f_o = \frac{1}{2 \pi \sqrt{L.C}}$$

其中

$$C = \frac{1}{\frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3}}$$

通常，C₃ 的值比 C₁ 和 C₂ 小得多。因此，C 约等于 C₃。因此，振荡频率，

$$f_o = \frac{1}{2 \pi \sqrt{L.C_3}}$$

众所周知，克拉普振荡器与科尔皮兹振荡器相似，但它们在电感和电容的排列方式上有所不同。虽然频率​​稳定性很好，但在克拉普振荡器中是可变的。

有时，克拉普振荡器比科尔皮兹振荡器更适合构建可变频率振荡器。克拉普振荡器在接收器调谐电路中用作频率振荡器。
