Microsoft Visio - 使用线框设计软件原型

软件开发人员通常使用线框图来设计软件用户界面的原型。 在部署软件之前，线框有助于可视化 UI 中各种元素的位置和行为。

打开线框模板

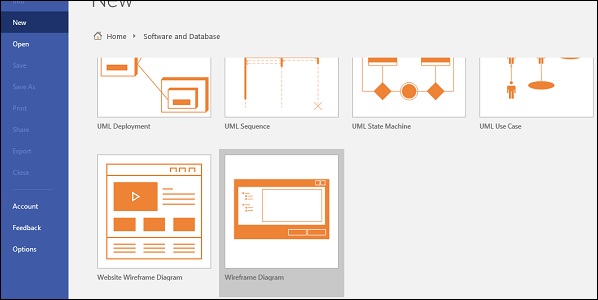

单击"文件"菜单，然后单击"新建"。 在"模板"部分中，单击"软件和数据库"类别，然后向下滚动以选择"线框图"模板。

它会打开线框图的模板，"形状"窗格会列出软件 UI 中常用的所有控件和按钮，如以下屏幕截图所示。

创建线框对话框

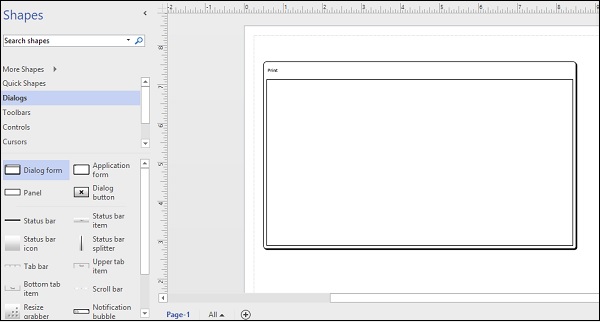

在下面的示例中，我们将为"打印"命令创建一个线框对话框。 单击"形状"窗格中的"对话框"类别，然后将"对话框"表单形状拖动到画布上。 您可以根据需要调整默认形状的大小。 双击对话框中的标题文本并键入"打印"。 现在我们有了对话框的外框。
