Microsoft Visio - 图层设置

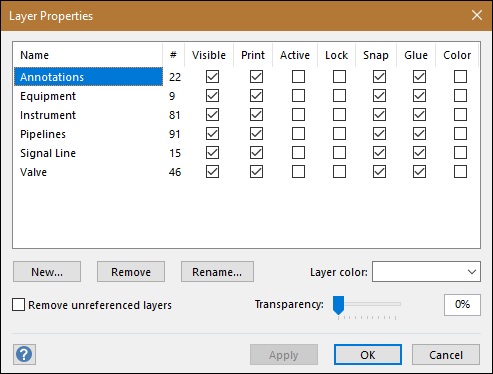

图层属性对话框允许更改各个图层的属性。 它由多个复选框组成，例如"名称"、"#"、"可见"、"打印"、"活动"、"锁定"、"对齐"、"粘合"和"颜色"。

"名称"字段列出了图层的类型，而"#"字段列出了该类型中的形状数量。 在下面的示例中，我们看到该图中有九个设备形状。

每种图层类型都有一行复选框，可以选择或取消选择。 取消选中"可见"复选框会使形状在绘图中不可见。 如果选中"打印"复选框，则该形状将与其他形状一起打印。 取消选中"打印"复选框将不会打印图层中的形状。

同样，图层可以被激活或锁定。 可以操纵活动图层中的形状，而不会影响其他形状或图层。 锁定形状时，Visio 会阻止对该形状进行任何更改。 您无法拖动形状或更改其内容。 如果允许形状捕捉到网格，则将检查"捕捉"和"粘合"。 您还可以用颜色来表示图层以便于识别。

当您用颜色表示图层时，属于该图层的形状也会在图表中着色。 如果您想将一组形状与另一组形状区分开来，这非常有用。
