NGN - 准同步数字体系
PDH 的特性
准同步 − "几乎同步"
将 2 Mbit/s 信号复用为更高阶的复用信号。
在交换机站点之间铺设电缆非常昂贵。
通过提高比特率来提高电缆的流量容量。
在每个级别将 4 个低阶信号复用为单个高阶信号。
![PDH](/ngn/images/pdh_1.png)
PDH 技术允许连续复用 2 M – 8M、8M – 34M、34M – 140M 以及最终 140M – 565M 系统的信号。
![PDH](/ngn/images/pdh_2.png)
还存在"跳跃"或"跳过"复用器,允许将 16 个 2M 信号复用为 34M 信号,而无需中间 8M 电平。
PDH 限制
同步 − 数据定期传输。 利用源自发射器振荡器的定时,数据的采样速率与传输速率相同。
![PDH 同步](/ngn/images/pdh_synchronization.png)
数据定期传输。 通过从发射器振荡器获得的定时,数据采样速率比发射器慢。 PDH 的缺点之一是每个元素都是独立同步的。 为了正确接收数据,接收端的采样率必须与发送端的传输率相同。
![PDH 丢失位](/ngn/images/pdh_missed_bits.png)

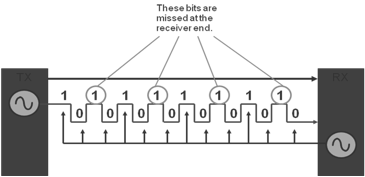

数据定期传输。 通过从发射器振荡器获得的定时,数据采样速率比发射器更快。 如果接收器端的振荡器运行速度比发送器端的振荡器慢,则接收器将丢失所发送信号的一些比特。
![PDH 位采样两次](/ngn/images/bits_sampled_twice.png)

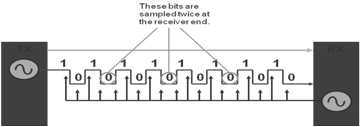

或者,如果接收器时钟的运行速度比发送器的时钟运行得快,接收器将对某些位进行两次采样。
![PDH 对齐位](/ngn/images/justification_bits.png)

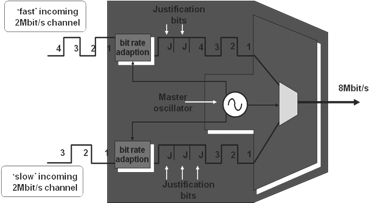

调整位被添加到低阶信号中,以便它们可以以单一速率复用。 设备振荡器用作低阶比特率自适应过程以及复用过程的定时源。 当信号被解复用时,调整位在接收端被丢弃。
由于所使用的同步方法,不可能在一台设备中将高阶信号解复用为最低阶支路信号。有必要在所有级别上进行解复用,以访问在某个站点丢弃的信号,然后重新复用所有其他通道以恢复到更高的速率。 这意味着现场必须有大量设备才能完成此任务。 这被称为PDH Mux Mountain。 所有这些设备占用了现场大量空间,也增加了现场备件的需求。
PDH 网络缺乏弹性,这意味着如果发生光纤断裂,流量就会丢失。 PDH网络管理只需向NOC操作员报告警报即可。 NOC 工作人员无法使用任何诊断或补救工具。 需要派一名维护工程师到现场并提供最少量的信息。 每个网络元件都需要连接到 DCN 网络,因为不存在通过 PDH 网络传送管理信息的设施。
缺乏互连标准意味着无法互连多个供应商的设备。 设备可以在不同的波长上运行,使用不同的比特率或专有的光接口。
