LTE 协议栈层

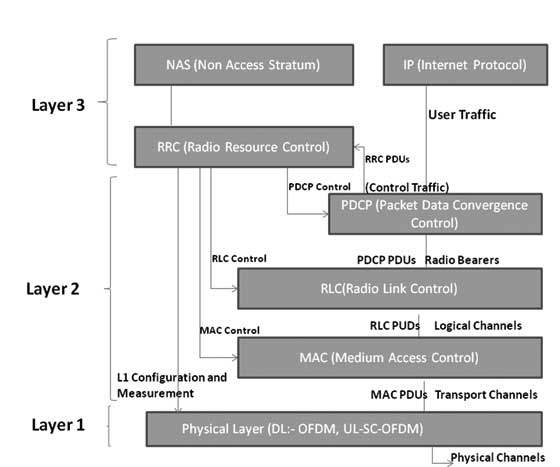

让我们仔细看看我们在上一章中看到的 E-UTRAN 协议栈中的所有可用层。 下面是更详细的E-UTRAN协议栈图:

物理层（第 1 层）

物理层通过空中接口承载来自 MAC 传输信道的所有信息。 负责 RRC 层的链路自适应 (AMC)、功率控制、小区搜索（用于初始同步和切换目的）以及其他测量（LTE 系统内部和系统之间）。

媒体访问层 (MAC)

MAC层负责逻辑信道和传输信道之间的映射，将来自一个或不同逻辑信道的MAC SDU复用到传输块(TB)上以在传输信道上传送到物理层，将来自一个或不同逻辑信道的MAC SDU解复用。 或来自传输信道上物理层传送的传输块 (TB) 的不同逻辑信道、调度信息报告、通过 HARQ 进行纠错、通过动态调度在 UE 之间进行优先级处理、一个 UE 的逻辑信道之间的优先级处理、逻辑信道优先级排序 。

无线电链路控制 (RLC)

RLC 以 3 种操作模式运行:透明模式 (TM)、非确认模式 (UM) 和确认模式 (AM)。

RLC层负责上层PDU的传输，通过ARQ进行纠错（仅适用于AM数据传输），RLC SDU的串联、分段和重组（仅适用于UM和AM数据传输）。

RLC还负责RLC数据PDU的重新分段（仅适用于AM数据传输）、RLC数据PDU的重新排序（仅适用于UM和AM数据传输）、重复检测（仅适用于UM和AM数据传输）、 RLC SDU 丢弃（仅适用于 UM 和 AM 数据传输）、RLC 重建和协议错误检测（仅适用于 AM 数据传输）。

无线电资源控制 (RRC)

RRC子层的主要服务和功能包括广播与非接入层（NAS）相关的系统信息，与UE和E-UTRAN之间的接入层（AS）、寻呼、建立、维护和释放RRC连接相关的系统信息的广播，安全功能包括密钥管理、点对点无线承载的建立、配置、维护和释放。

分组数据汇聚控制（PDCP）

PDCP层负责IP数据的报头压缩和解压缩，数据传输（用户平面或控制平面）、PDCP 序列号 (SN) 维护、在重建下层时按顺序传送上层 PDU，在重建下层时针对映射到 RLC AM 的无线承载重复消除下层 SDU，用户面数据和控制面数据的加密和解密，控制面数据的完整性保护和完整性验证，基于定时器的丢弃，重复丢弃，PDCP用于映射在DCCH和DTCH类型逻辑信道上的SRB和DRB。

非接入层 (NAS) 协议

非接入层（NAS）协议构成用户设备（UE）和MME之间控制平面的最高层。

NAS 协议支持 UE 的移动性和会话管理过程，以建立和维护 UE 与 PDN GW 之间的 IP 连接。
