Excel 图表 - 设计工具

图表工具由设计和格式两个选项卡组成。

步骤 1 − 当您单击图表时,包含设计和格式选项卡的图表工具会出现在功能区上。

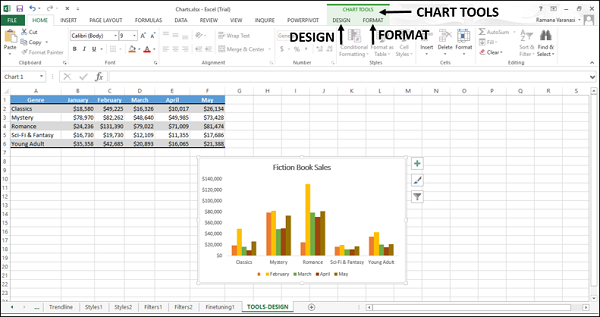

设计格式

步骤 2 − 单击功能区上的设计选项卡。 功能区更改为设计命令。

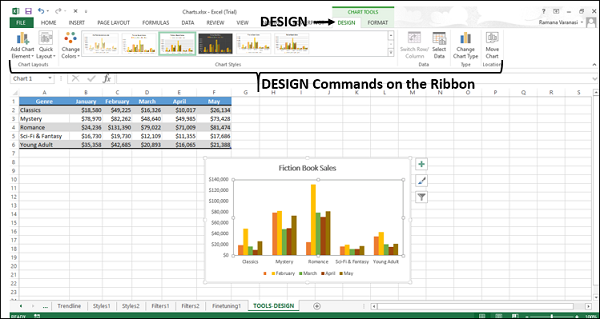

设计选项卡

功能区包含以下设计命令 −

  • 图表布局组

    • 添加图表元素

    • 快速布局

  • 图表样式组

    • 改变颜色

    • 图表样式

  • 数据组

    • 切换行/列

    • 选择数据

  • 类型组

    • 更改图表类型

  • 位置组

    • 移动图表

在本章中,您将了解功能区上的设计命令。


添加图表元素

添加图表元素与图表元素相同。

步骤 1 − 单击添加图表元素。 图表元素显示在下拉列表中。 这些与图表元素列表中的相同。

添加图表元素

请参阅本教程中的"图表元素"一章。


快速布局

您可以使用"快速布局"通过选择预定义的布局选项之一来快速更改图表的整体布局。

步骤 1 − 在功能区上,单击快速布局。 将显示不同的预定义布局选项。

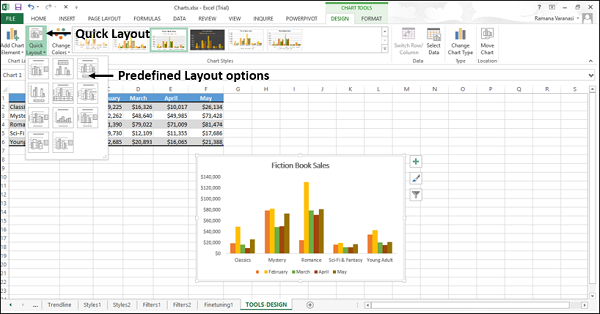

快速布局

步骤 2 − 将指针移过预定义的布局选项。 图表布局会根据特定选项动态变化。

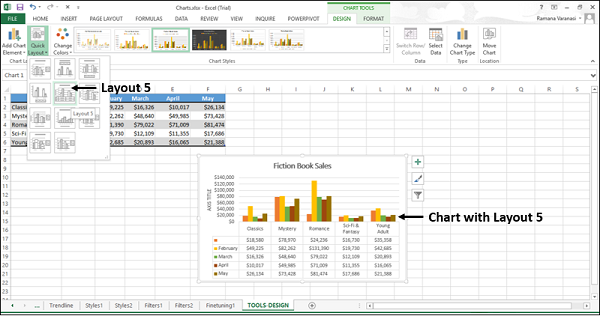

步骤 3 − 选择你想要的布局。 图表将以所选布局显示。

选择布局

改变颜色

改变颜色的功能和图表样式 → 颜色一样。

步骤 1 − 在功能区上,单击更改颜色。 配色方案出现在下拉列表中。 这些与改变风格 → 颜色中出现的相同。

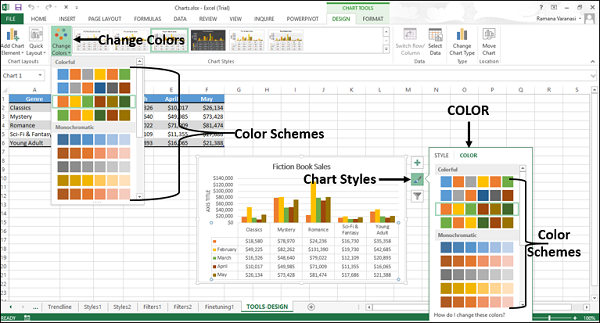

颜色变化

请参阅本教程中的"图表样式"一章。


图表样式

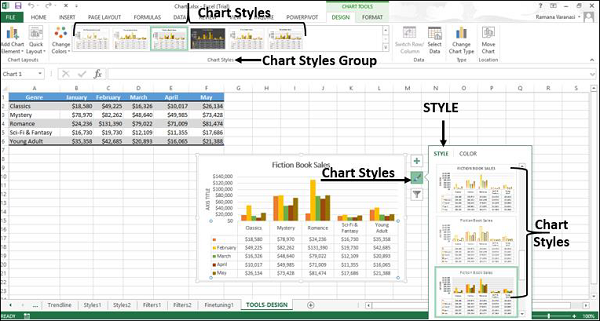

图表样式命令与图表样式 → 样式相同。

图表样式

请参阅本教程中的"图表样式"一章。


切换行/列

您可以使用"切换行/列"将显示在 X 轴上的数据更改为显示在 Y 轴上,反之亦然。

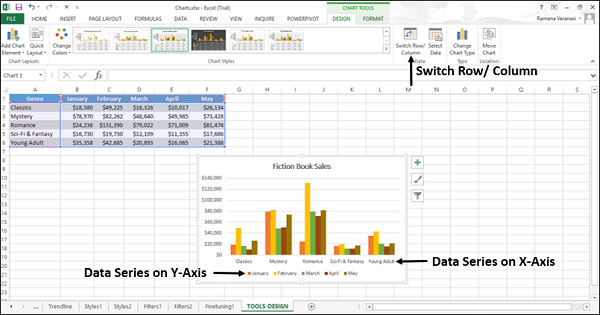

切换行/列

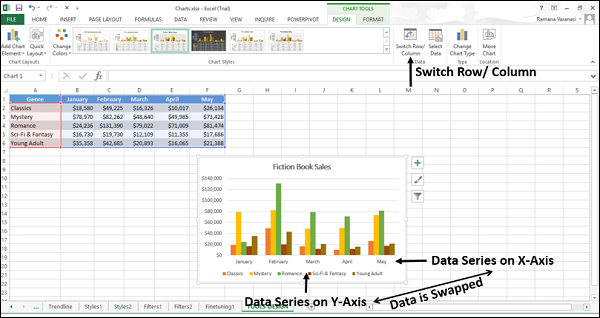

点击切换行/列。 数据将在图表上的 X 轴和 Y 轴之间交换。

数据被交换

选择数据

您可以使用选择数据来更改图表中包含的数据范围。

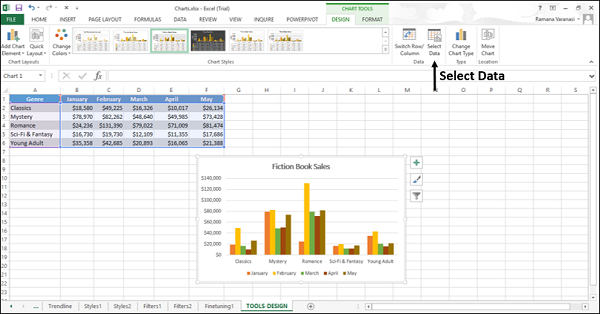

选择数据

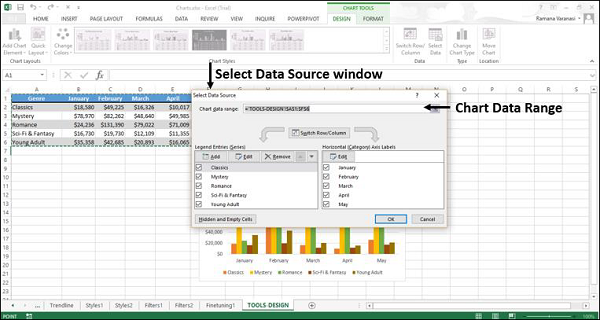

步骤 1 − 单击选择数据。 出现"选择数据源"窗口。

选择数据源窗口

此窗口与图表样式 → 选择数据显示的窗口相同。

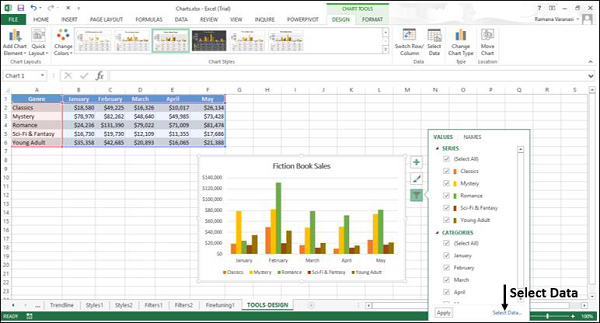

选择数据

步骤 2 − 在选择数据源窗口中选择图表数据范围。

步骤 3 − 从 Excel 工作表中选择要在图表上显示的数据。


更改图表类型

您可以使用"更改图表类型"按钮将图表更改为不同的图表类型。

步骤 1 − 单击更改图表类型。 出现"更改图表类型"窗口。

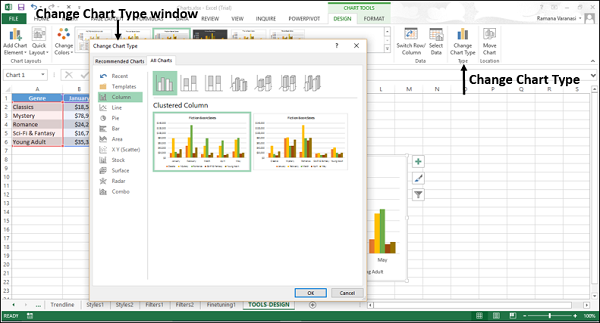

更改图表类型

步骤 2 − 选择所需的图表类型。

您的图表将以您想要的图表类型显示。


移动图表

您可以使用移动图表将图表移动到工作簿中的另一个工作表。

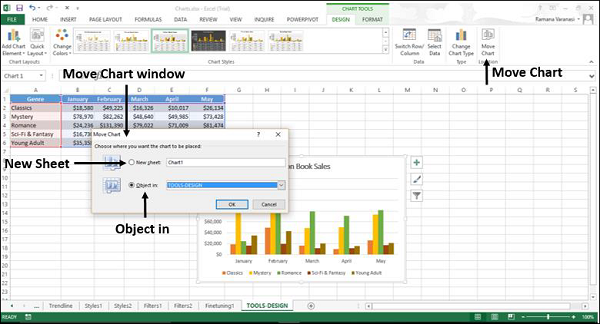

步骤 1 − 单击移动图表命令按钮。 出现"移动图表"窗口。

移动图表

步骤 2 − 选择新建工作表。 输入新工作表的名称。

图表从现有工作表移动到新工作表。
