电子电路 - 正限幅电路

用于衰减输入信号正部分的限幅电路可称为正限幅器。在正二极管限幅电路中，我们有以下类型 −

让我们详细讨论一下这些类型。

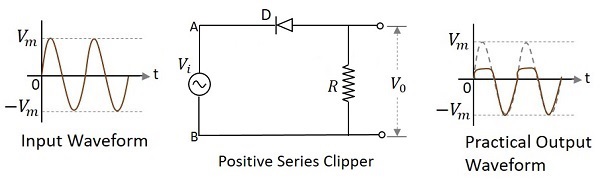

限幅电路中，二极管与输入信号串联，衰减波形的正部分，称为正串联限幅器。下图表示正系列限幅器的电路图。

输入的正周期 − 当施加输入电压时，输入的正周期使电路中的点 A 相对于点 B 为正。这会使二极管反向偏置，因此它的行为就像一个断开的开关。因此，由于没有电流流过负载电阻，负载电阻两端的电压变为零，因此 $V_{0}$ 将为零。

输入的负周期 − 输入的负周期使电路中的点 A 相对于点 B 为负。这会使二极管正向偏置，因此它像一个闭合的开关一样导电。因此，负载电阻两端的电压将等于施加的输入电压，因为它完全出现在输出 $V_{0}$ 上。

在上图中，如果观察波形，我们可以理解只有一部分正峰值被削波。这是因为 V0 两端的电压。但理想输出并非如此。让我们看看下面的图。

与理想输出不同，由于二极管导通电压为 0.7v，实际输出中存在正周期的一小部分。因此，实际输出波形与理想输出波形之间会有差异。

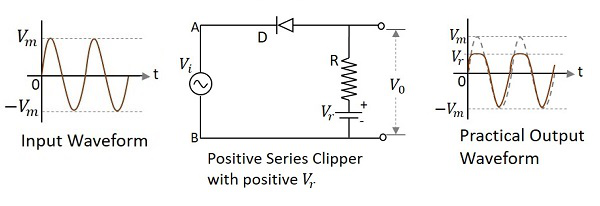

限幅器电路中，二极管与输入信号串联，偏置为正参考电压 $V_{r}$，并衰减波形的正部分，这种电路称为正串联限幅器，带正 $V_{r}$。下图表示施加的参考电压为正时正串联限幅器的电路图。

在输入的正周期内，二极管反向偏置，参考电压出现在输出端。在负周期内，二极管正向偏置，像闭合开关一样导通。因此，输出波形如上图所示。

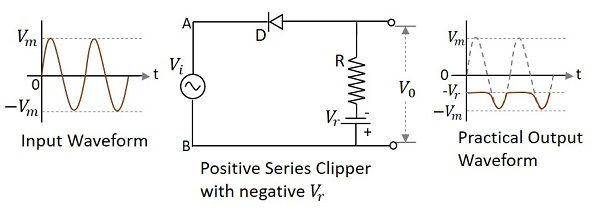

限幅器电路中，二极管与输入信号串联，并偏置为负参考电压 $V_{r}$，从而衰减波形的正部分，这种电路称为 带负 $V_{r}$ 的正串联限幅器。下图表示施加的参考电压为负时正串联限幅器的电路图。

在输入的正周期内，二极管反向偏置，参考电压出现在输出端。由于参考电压为负，因此显示具有恒定幅度的相同电压。在负周期期间，二极管正向偏置并像闭合开关一样导通。因此，大于参考电压的输入信号出现在输出端。

正分流限幅器

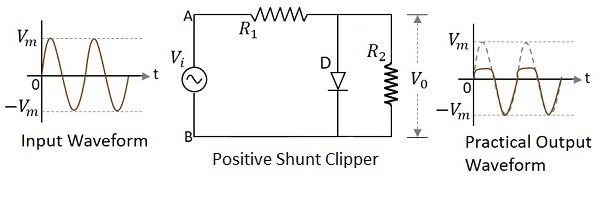

限幅器电路中，二极管与输入信号并联，衰减波形的正部分，称为正分流限幅器。下图表示正分流限幅器的电路图。

输入的正周期 − 当施加输入电压时，输入的正周期使电路中的点 A 相对于点 B 为正。这会使二极管正向偏置，因此它像闭合开关一样导电。因此，由于没有电流流过负载电阻，负载电阻两端的电压变为零，因此 $V_{0}$ 将为零。

输入的负周期 −输入的负周期使电路中的点 A 相对于点 B 为负。这使二极管反向偏置，因此它的行为就像一个打开的开关。因此，负载电阻两端的电压将等于施加的输入电压，因为它完全出现在输出 $V_{0}$ 上。

在上图中，如果观察波形，我们可以理解只有一部分正峰值被削波。这是因为 $V_{0}$ 两端的电压。但理想输出并非如此。让我们看看下面的图。

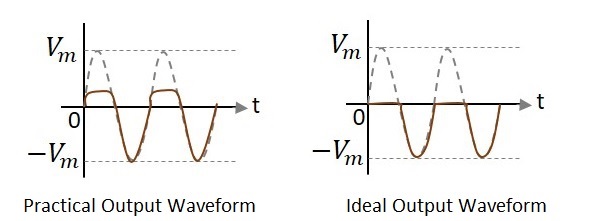

与理想输出不同，由于二极管导通电压为 0.7v，实际输出中存在一小部分正周期。因此，实际输出波形与理想输出波形之间会存在差异。

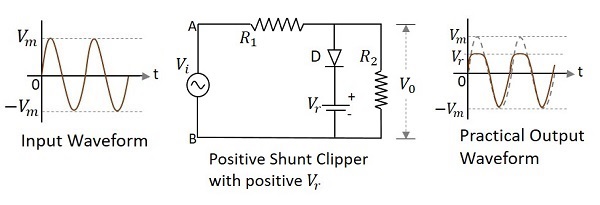

限幅器电路中，二极管与输入信号分流连接，偏置为正参考电压 $V_{r}$，并衰减波形的正部分，这种电路称为带正 $V_{r}$ 的正分流限幅器。下图表示施加的参考电压为正时正分流限幅器的电路图。

在输入的正周期内，二极管正向偏置，输出端只出现参考电压。在负周期内，二极管反向偏置，表现为开路开关。整个输入都出现在输出端。因此，输出波形如上图所示。

限幅器电路中，二极管与输入信号分流连接，并偏置为负参考电压 $V_{r}$，从而衰减波形的正部分，称为带负 $V_{r}$ 的正分流限幅器。

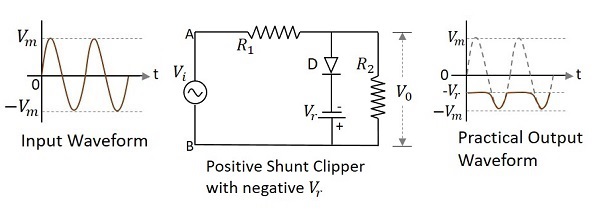

下图表示正分流限幅器的电路图，此时施加的参考电压为负。

在输入的正周期内，二极管正向偏置，参考电压出现在输出端。由于参考电压为负，因此显示的是具有恒定幅度的相同电压。在其负周期内，二极管反向偏置并表现为开路开关。因此，大于参考电压的输入信号出现在输出端。
