差分相移键控

在差分相移键控 (DPSK)中，调制信号的相位相对于前一个信号元素发生偏移。这里不考虑参考信号。信号相位跟随前一个元素的高或低状态。这种 DPSK 技术不需要参考振荡器。

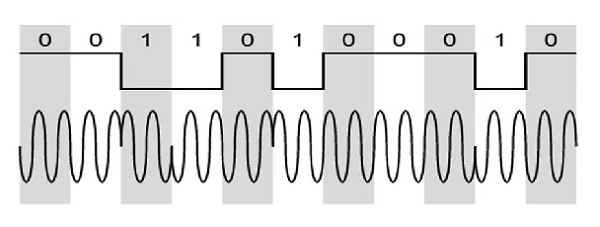

下图表示 DPSK 的模型波形。

从上图可以看出，如果数据位为低，即 0，则信号的相位不会反转，而是保持原样。如果数据为高电平，即 1，则信号的相位将反转，就像 NRZI 一样，在 1 上反转（一种差分编码）。

如果我们观察上述波形，我们可以说高电平状态表示调制信号中的 M，而低电平状态表示调制信号中的 W。

DPSK 调制器

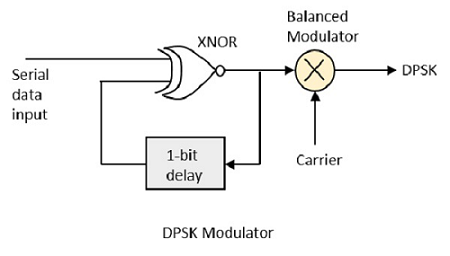

DPSK 是 BPSK 的一种技术，其中没有参考相位信号。在这里，传输信号本身可以用作参考信号。以下是 DPSK 调制器的示意图。

DPSK 对两个不同的信号进行编码，即载波和调制信号，每个信号具有 180° 的相移。串行数据输入提供给 XNOR 门，输出再次通过 1 位延迟反馈到另一个输入。XNOR 门的输出与载波信号一起提供给平衡调制器，以产生 DPSK 调制信号。

DPSK 解调器

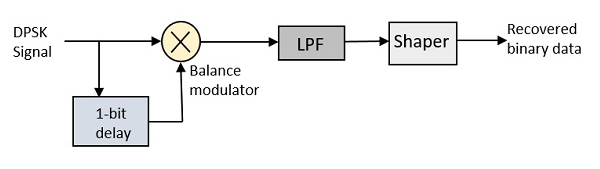

在 DPSK 解调器中，将反转位的相位与前一位的相位进行比较。以下是 DPSK 解调器的框图。

从上图可以看出，平衡调制器被赋予 DPSK 信号以及 1 位延迟输入。在 LPF 的帮助下，该信号被限制在较低的频率。然后它被传递到整形电路，这是一个比较器或施密特触发器电路，以恢复原始二进制数据作为输出。
