数字通信 - 增量调制

信号的采样率应高于奈奎斯特速率,以实现更好的采样。如果差分 PCM 中的采样间隔大大减小,则样本与样本之间的幅度差异非常小,就好像差异是 1 位量化,那么步长将非常小,即 Δ (delta)。

Delta 调制

采样率高得多且量化后的步长值较小 Δ 的调制类型,这种调制称为 delta 调制

Delta 调制的特点

以下是 delta 调制的一些特点。

  • 采用过采样输入以充分利用信号相关性。

  • 量化设计简单。

  • 输入序列远高于奈奎斯特速率。

  • 质量中等。

  • 调制器和解调器的设计简单。

  • 输出波形的阶梯式近似。

  • 步长非常小,即 Δ (delta)。

  • 比特率可由用户决定。

  • 这涉及更简单的实现。

Delta 调制是 DPCM 技术的一种简化形式,也被视为 1 位 DPCM 方案。随着采样间隔的减小,信号相关性会更高。

Delta 调制器

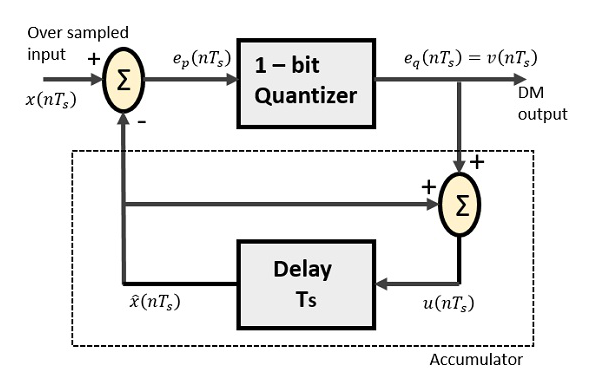

Delta 调制器由 1 位量化器、延迟电路以及两个加法器电路组成。以下是增量调制器的框图。

Delta Modulator

DPCM 中的预测器电路被 DM 中的简单延迟电路取代。

从上图中,我们得到符号为 −

  • $x(nT_{s})$ = 过采样输入

  • $e_{p}(nT_{s})$ = 加法器输出和量化器输入

  • $e_{q}(nT_{s})$ = 量化器输出 = $v(nT_s)$

  • $\widehat{x}(nT_{s})$ = 延迟输出电路

  • $u(nT_{s})$ = 延迟电路的输入

使用这些符号,现在我们将尝试弄清楚增量调制的过程。

$e_{p}(nT_{s}) = x(nT_{s}) - \widehat{x}(nT_{s})$

---------等式 1

$= x(nT_{s}) - u([n - 1]T_{s})$

$= x(nT_{s}) - [\widehat{x} [[n - 1]T_{s}] + v[[n-1]T_{s}]]$

---------公式 2

此外,

$v(nT_{s}) = e_{q}(nT_{s}) = S.sig.[e_{p}(nT_{s})]$

---------公式 3

$u(nT_{s}) = \widehat{x}(nT_{s})+e_{q}(nT_{s})$

其中,

  • $\widehat{x}(nT_{s})$ = 延迟的先前值电路

  • $e_{q}(nT_{s})$ = 量化器输出 = $v(nT_s)$

因此,

$u(nT_{s}) = u([n-1]T_{s}) + v(nT_{s})$

---------公式 4

这意味着,

延迟单元的当前输入

= (延迟单元的先前输出) + (当前量化器输出)

假设累积条件为零,

$u(nT_{s}) = S \displaystyle\sum\limits_{j=1}^n sig[e_{p}(jT_{s})]$

DM 输出的累积版本 = $\displaystyle\sum\limits_{j = 1}^n v(jT_{s})$

---------公式 5

现在,请注意

$\widehat{x}(nT_{s}) = u([n-1]T_{s})$

$= \displaystyle\sum\limits_{j = 1}^{n - 1} v(jT_{s})$

---------公式 6

延迟单元输出是累加器输出滞后一个样本。

从公式 5 和 6,我们得到了解调器的可能结构。

阶梯近似波形将是步长为 delta (Δ) 的增量调制器的输出。波形的输出质量中等。

增量解调器

增量解调器由低通滤波器、加法器和延迟电路组成。这里消除了预测器电路,因此没有向解调器提供假定输入。

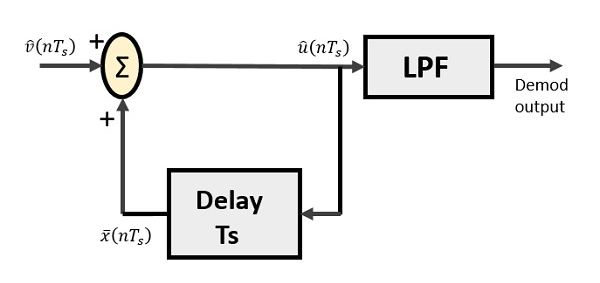

以下是增量解调器的图表。

Delta Demodulator

从上图中,我们得到符号为 −

  • $\widehat{v}(nT_{s})$ 是输入样本

  • $\widehat{u}(nT_{s})$ 是加法器输出

  • $\bar{x}(nT_{s})$ 是延迟输出

将给出一个二进制序列作为解调器的输入。将阶梯式近似输出提供给 LPF。

使用低通滤波器的原因有很多,但最主要的原因是为了消除带外信号的噪声。发射机处可能出现的步长误差称为颗粒噪声,在这里可以消除这种噪声。如果没有噪声,则调制器输出等于解调器输入。

DM 相对于 DPCM 的优势

  • 1 位量化器

  • 调制器和解调器的设计非常简单

但是,DM 中存在一些噪声。

  • 斜率过载失真(当 Δ 较小时)

  • 颗粒噪声(当 Δ 较大时)

自适应增量调制 (ADM)

在数字调制中,我们遇到了确定步长的一些问题,这会影响输出波的质量。

较大的步长在调制信号的陡峭斜率中需要较大的步长,而在消息的斜率较小时需要较小的步长。在这个过程中,微小的细节会被忽略。因此,如果我们可以根据我们的要求控制步长的调整,以便以所需的方式获得采样,那就更好了。这就是自适应增量调制的概念。

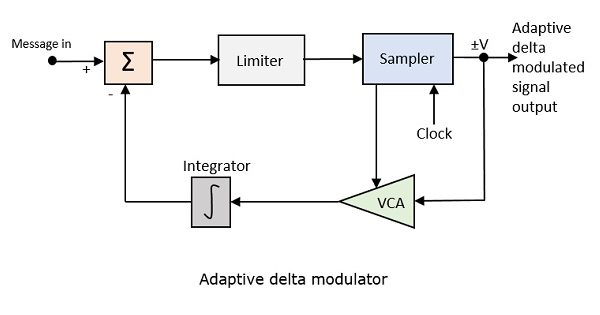

以下是自适应增量调制器的框图。

自适应增量调制

电压控制放大器的增益由采样器的输出信号调整。放大器增益决定步长,两者成比例。

ADM 量化当前样本值与下一个样本预测值之间的差异。它使用可变步长来预测下一个值,以忠实地再现快速变化的值。
