天线理论 - 半波折叠偶极子
折叠偶极子是一种天线，其两侧连接两个导体，折叠成圆柱形封闭形状，中心有馈电。偶极子的长度是波长的一半。因此，它被称为半波折叠偶极子天线。
频率范围
半波折叠偶极子工作的频率范围约为 3KHz 至 300GHz。这主要用于电视接收器。
半波折叠偶极子的结构和工作原理

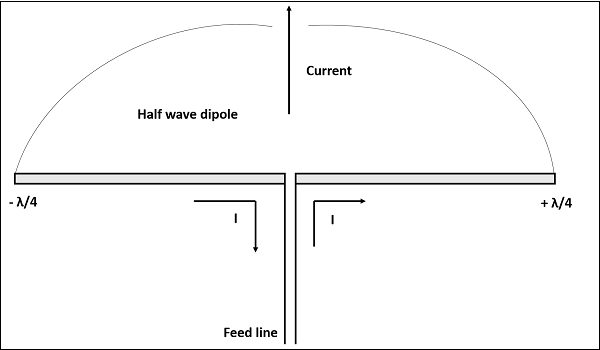

这种天线通常与阵列型天线一起使用，以增加馈电电阻。最常用的是八木天线。下图显示了半波折叠偶极子天线。
与之前的偶极子天线相比，这种天线使用了一个额外的导电元件（一根导线或一根杆）。这是通过将几个导电元件并联放置，中间有绝缘层，形成阵列型天线来实现的。

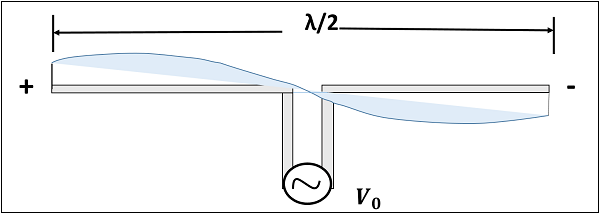

下图解释了半波折叠偶极子天线在提供激励时的工作原理。
如果主导体的直径和折叠偶极子的直径相同，那么天线的馈电阻抗将增加四倍（平方的两倍）。馈电阻抗的增加是这种折叠偶极子天线广泛使用的主要原因。由于双引线，阻抗约为 300Ω。
辐射模式

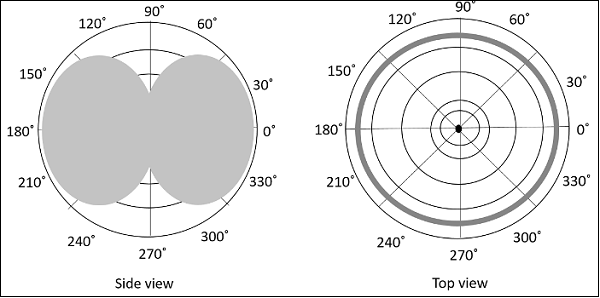

半波折叠偶极子的辐射模式与半波偶极子天线的辐射模式相同。下图显示了半波折叠偶极子天线的辐射模式，它是全向模式。
半波折叠偶极子天线用于需要最佳功率传输和需要大阻抗的地方。

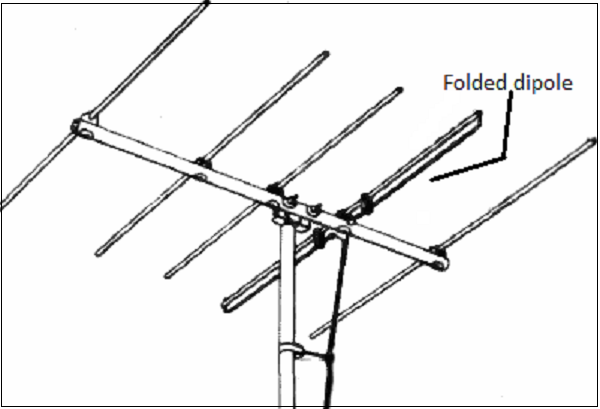

这个折叠偶极子是八木天线中的主要元件。下图显示了一个八木天线，我们将在后面研究它。这里使用的主要元件是这个折叠偶极子，天线馈电给它。在过去的几十年里，这种天线被广泛用于电视接收。
优点
以下是半波折叠偶极天线的优点 −
接收平衡信号。
接收来自某一频段的特定信号而不损失质量。
折叠偶极子可最大限度地提高信号强度。
缺点
以下是半波折叠偶极天线的缺点 −
天线的位移和调整很麻烦。
户外管理当天线尺寸增加时，可能会很困难。
应用
以下是半波折叠偶极子天线的应用 −
主要用作八木天线、抛物面天线、旋转门天线、对数周期天线、相控阵和反射器阵列等的馈线元件。
通常用于无线电接收器。
最常用于电视接收天线。
