天线理论 - 天线阵列

天线单独辐射一定量的能量时，会向特定方向辐射，从而实现更好的传输，如果添加更多元件，则会产生更高效的输出。正是这个想法导致了天线阵列的发明。

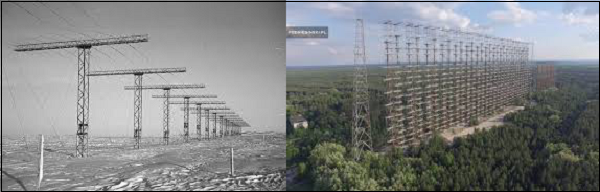

通过观察以下图像可以更好地理解天线阵列。观察天线阵列是如何连接的。

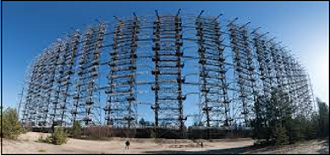

天线阵列是一个辐射系统，由单独的辐射器和元件组成。每个辐射器在工作时都有自己的感应场。这些元件放置得非常紧密，以至于每个元件都位于相邻元件的感应场中。因此，它们产生的辐射图将是各个元件的矢量和。下图显示了天线阵列的另一个示例。

在设计这些天线时，还应考虑元件之间的间距以及根据波长确定的元件长度。

天线单独辐射，而在阵列中，所有元件的辐射加在一起，形成辐射波束，具有高增益、高方向性和更好的性能，同时损耗最小。

优点

以下是使用天线阵列的优点 −

• 信号强度增加
• 获得高方向性
• 小瓣减少很多
• 实现高信噪比
• 高增益获得
• 减少功率浪费
• 获得更好的性能

缺点

以下是阵列天线的缺点−

• 电阻损耗增加
• 安装和维护困难
• 需要巨大的外部空间

应用

以下是阵列天线的应用−

• 用于卫星通信
• 用于无线通信
• 用于军用雷达通信
• 用于天文研究

阵列的类型

阵列的基本类型是−

• 共线阵列
• 宽边阵列
• 端射阵列
• 寄生阵列
• 八木天线阵列
• 对数周期阵列
• 旋转门阵列
• 超级旋转门阵列

我们将在接下来的章节中讨论这些阵列。
